COFFRETS INOX PORTE PLEINE CC

Les coffrets étanches en acier inoxydable Compex pour basse tension sont idéaux dans des environnements difficiles et particulièrement appropriés à l’utilisation dans les secteurs alimentaire, naval, chimique et pétrochimique exigeant la résistance maximale contre les agents agressifs. La série permet une grande personnalisation avec l’utilisation des accessoires de la gamme, des usinages spéciaux et des solutions ad hoc conçues à la demande et en collaboration avec le client.

BORDS ARRONDIS DE SÉCURITÉ. Pour éviter toute coupure accidentelle pendant la manipulation du coffret, tous les bords sont réalisés avec des systèmes de pliage et de bordage anti-coupure jusqu'à proximité des angles.

JOINT EN POLYURÉTHANE. Plage de température de service: -40 °C +90 °C

FIXATIONS ARRIÈRE. Elles permettent de fixer correctement le coffret au mur (ou directement aux systèmes) sans besoin d’autres usinages mécaniques qui pourraient compromettre le degré de protection.

CHARNIÈRES INVISIBLES DE L’EXTÉRIEUR en acier inoxydable avec ouverture supérieure à 120°.

Pointez sur chaque image pour lire la légende correspondante

JOINT EN POLYURÉTHANE. Plage de température de service: -40 °C +90 °C

CHARNIÈRES INVISIBLES DE L’EXTÉRIEUR en acier inoxydable avec ouverture supérieure à 120°.

Souhaitez-vous télécharger la documentation du produit ?

CARACTÉRISTIQUES TECHNIQUES

Approval	EN62208: IP66 IK10 UL508A - CSA C22.2 n°. 14-13 NEMA Type 1,12,4,4X ATEX 2014/34/EU: II 3G 3D
Matériaux	Acier inox : AISI 304 / WNr. 1.4301. Sur demande : AISI 316 / WNr. 1.4404. Finition : Scotch-Brite. Épaisseur : de 1,2 mm. Plaque de câblage : tôle galvanisée. Épaisseur : 2,5 mm.
Structure	Corps monobloc plié et soudé en continu; des inserts traversants M6 borgnes sur le corps permettent la fixation murale sans usinages mécaniques.
Porte	Charnières invisibles en acier inoxydable AISI 304, avec ouverture supérieure à 120°. Serrures en Zamak chromées à empreinte à double panneton 3 mm (sur demande, AISI 304 et différentes empreintes). Tout le long du périmètre un joint en polyuréthane (plage temp. -40 °C +90 °C).
Équipement	Accessoires pour la mise à la terre et emballage sur carton.
Personnalisations	Service de perçage d’après dessin et solutions ad hoc.
Accessoires	Plaque de câblage. Porte intérieure. Toit anti-pluie. Fixations murales. Systèmes de fermeture. Porte-documents.

CAPACITÉS MAXIMALES

PORTE	PLAQUE ARRIÈRE STANDARD	N° 2 SUPPORTS DE FIXATION MURALE	CAPACITÉ TOTALE

Tableau des dimensions disponible dans la version pdf du catalogue général. Demandez-le ici

TABLEAU DIMENSIONNEL

DIMENSIONS			NO. D'ARTICLE	PORTES	POIDS	DIMENSIONS PLAQUE DE MONTAGE INTERNE		NO. D'ARTICLE (PLAQUE DE MONTAGE INTERNE)	SURFACE UTILE PERÇAGE				CERTIFICATIONS
B	H	P				Bp	Hp		Bf	Bf1	Hf1	Pf	EN62208	UL/CSA	ATEX
mm	mm	mm		Nr°	Kg	mm	mm		mm	mm	mm	mm	EN60529-EN62262	Sur demande	Sur demande
200	300	150	CCA02003015	1	6,10	147	270	CPE020030	149	-	260	125	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
300	300	210	CCA03003021	1	9,80	247	270	CPE030030	249	-	260	185	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
300	400	210	CCA03004021	1	11,60	247	370	CPE030040	249	-	360	185	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
400	400	210	CCA04004021	1	13,90	347	370	CPE040040	349	-	360	185	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
400	500	210	CCA04005021	1	16,20	347	470	CPE040050	349	-	460	185	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
400	600	210	CCA04006021	1	18,60	347	570	CPE040060	349	-	560	185	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
450	450	210	CCA04504521	1	16,30	397	420	CPE045045	399	-	410	185	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
450	600	250	CCA04506025	1	22,10	397	570	CPE045060	399	-	560	225	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
500	500	210	CCA05005021	1	18,90	447	470	CPE050050	449	-	460	185	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
500	700	250	CCA05007025	1	26,50	447	670	CPE050070	449	-	660	225	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
600	450	250	CCA06004525	1	22,30	547	420	CPE060045	549	-	410	225	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
600	600	250	CCA06006025	1	27,40	547	570	CPE060060	549	-	560	225	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
600	600	300	CCA06006030	1	30,20	547	570	CPE060060	549	-	560	275	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
600	600	400	CCA06006040	1	36,40	547	570	CPE060060	549	-	560	375	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
600	750	250	CCA06007525	1	33,80	547	720	CPE060075	549	-	710	225	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
600	800	300	CCA06008030	1	38,60	547	770	CPE060080	549	-	760	275	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
600	900	400	CCA06009040	1	49,00	547	870	CPE060090	549	-	860	375	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
600	1200	300	CCA06012030	1	59,40	547	1170	CPE060120	549	-	1160	275	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
600	1200	400	CCA06012040	1	69,00	547	1170	CPE060120	549	-	1160	375	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
800	800	300	CCA08008030	1	47,60	747	770	CPE080080	749	-	760	275	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
800	1000	300	CCA08010030	1	63,50	747	970	CPE080100	749	-	960	275	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
800	1200	300	CCA08012030	1	73,20	747	1170	CPE080120	749	-	1160	275	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
800	1200	400	CCA08012040	1	83,30	747	1170	CPE080120	749	-	1160	375	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
1000	750	300	CCA10007530	2	62,30	947	720	CPE100075	-	424,5	710	725	IP55 – IK10	NEMA 1,12	-
1000	1000	300	CCA10010030	2	77,40	947	970	CPE100100	-	424,5	960	975	IP55 – IK10	NEMA 1,12	-
1000	1200	300	CCA10012030	2	89,50	947	1170	CPE100120	-	424,5	1160	1175	IP55 – IK10	NEMA 1,12	-
1200	800	300	CCA12008030	2	75,20	1147	770	CPE120080	-	524,5	760	775	IP55 – IK10	NEMA 1,12	-

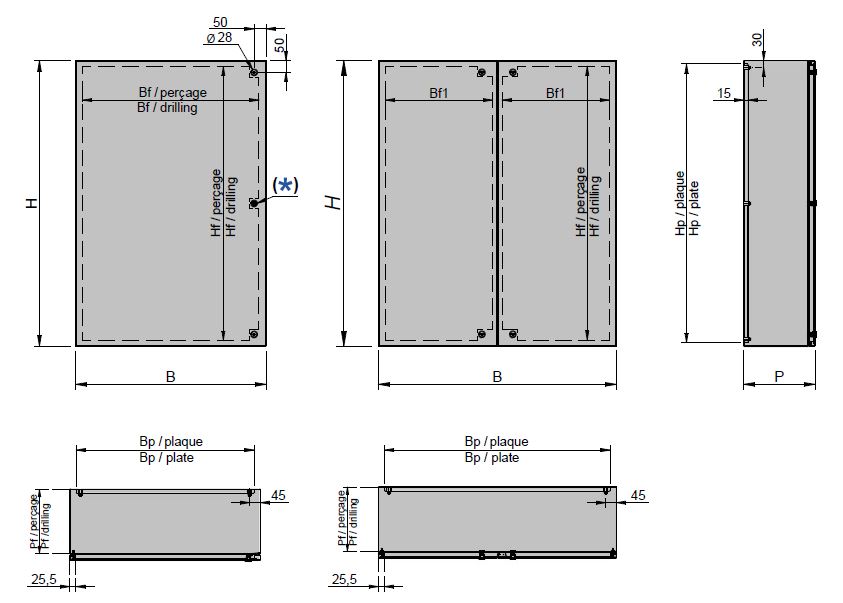

DESSIN TECHNIQUE

Jusqu’à 400 mm de hauteur, 1 serrure.
De 500 à 900 mm de hauteur, 2 serrures.
Au-delà de 1 000 mm de hauteur, 3 serrures.

VOIR LES ACCESSOIRES

TÉLÉCHARGEZ LE CATALOGUE GÉNÉRAL

Téléchargez la classification IP et les déclarations de conformité

Classification IP	Déclaration de conformité CE	Déclaration de conformité ATEX	Déclaration de conformité UL_CSA
		-

SERVICE DE PERÇAGE RAPIDE ET SUR MESURE
