COFFRETS MUNIS DE PORTE AVEC POLYCARBONATE CL

Gamme de coffrets étanches en acier inoxydable pour basse tension, dans la version avec porte vitrée Lexan à hublot transparent. Conçus pour l’utilisation dans des environnements et avec des températures très critiques, ils sont idéaux pour les secteurs alimentaire, naval, chimique et pétrochimique. Cette série de coffrets permet une grande personnalisation avec l’utilisation des accessoires de la gamme, des usinages spéciaux et des solutions ad hoc conçues à la demande et en collaboration avec le client.

BORDS ARRONDIS DE SÉCURITÉ. Pour éviter toute coupure accidentelle pendant la manipulation du coffret, tous les bords sont réalisés avec des systèmes de pliage et de bordage anti-coupure jusqu’à proximité des angles.

JOINT EN POLYURÉTHANE. Plage de température de service: -40 °C +90 °C.

FIXATIONS ARRIÈRE. Elles permettent de fixer correctement le coffret au mur (ou directement aux systèmes) sans besoin d’autres usinages mécaniques qui pourraient compromettre le degré de protection.

CHARNIÈRES INVISIBLES DE L’EXTÉRIEUR en acier inoxydable avec ouverture supérieure à 120°.

Pointez sur chaque image pour lire la légende correspondante

JOINT EN POLYURÉTHANE. Plage de température de service: -40 °C +90 °C.

CHARNIÈRES INVISIBLES DE L’EXTÉRIEUR en acier inoxydable avec ouverture supérieure à 120°.

Souhaitez-vous télécharger la documentation du produit ?

CARACTÉRISTIQUES TECHNIQUES

Certifications	EN62208 : IP66 IK10 UL508A - CSA C22.2 n° 14-13 NEMA Type 1,12,4,4X
Matériaux	Acier inox : AISI 304 / WNr. 1.4301. Sur demande : AISI 316 / WNr. 1.4404. Finition : Scotch-Brite. Épaisseur : de 1,2 mm Plaque de câblage : tôle galvanisée Épaisseur : 2,5 mm
Structure	Corps monobloc plié et soudé en continu; des inserts traversants M6 borgnes sur le corps permettent la fixation murale sans usinages mécaniques.
Porte	Charnières invisibles en acier inoxydable AISI 304, avec ouverture supérieure à 120°. Hublot en polycarbonate transparent, épaisseur 4 mm. Serrures en Zamak chromées à empreinte à double panneton 3 mm (sur demande, AISI 304 et différentes empreintes). Tout le long du périmètre un joint en polyuréthane (plage temp. -40 °C +90 °C).
Équipement	Accessoires pour la mise à la terre et emballage sur carton.
Personnalisations	Service de perçage d’après dessin et solutions ad hoc.
Accessoires	Plaque de câblage. Porte intérieure. Toit anti-pluie. Fixations murales. Systèmes de fermeture. Porte-documents.

PORTATE MASSIME

PORTE	PLAQUE ARRIÈRE STANDARD	N° 2 SUPPORTS DE FIXATION MURALE	CAPACITÉ TOTALE

Tableau des dimensions disponible dans la version pdf du catalogue général. Demandez-le ici

TABLEAU DIMENSIONNEL

DIMENSIONS			NO. D'ARTICLE	PORTES	POIDS	DIMENSIONS PLAQUE DE MONTAGE INTERNE		NO. D'ARTICLE (PLAQUE DE MONTAGE INTERNE)	SURFACE VISIBLE DU LEXAN ET ZONE DE PERÇAGE			CERTIFICATIONS
B	H	P				Bp	Hp		Bl	Hl	Pf	EN62208	UL/CSA
mm	mm	mm		Nr°	Kg	mm	mm		mm	mm	mm	EN60529-EN62262	Sur demande
300	400	210	CLA03004021	1	11,20	247	370	CPE030040	160	260	185	IP66 – IK10	NEMA 1,12,4,4X
400	400	210	CLA04004021	1	13,20	347	370	CPE040040	260	260	185	IP66 – IK10	NEMA 1,12,4,4X
400	500	210	CLA04005021	1	15,20	347	470	CPE040050	260	360	185	IP66 – IK10	NEMA 1,12,4,4X
400	600	210	CLA04006021	1	17,10	347	570	CPE040060	260	460	185	IP66 – IK10	NEMA 1,12,4,4X
450	450	210	CLA04504521	1	15,30	397	420	CPE045045	310	310	185	IP66 – IK10	NEMA 1,12,4,4X
450	600	250	CLA04506025	1	20,60	397	570	CPE045060	310	460	225	IP66 – IK10	NEMA 1,12,4,4X
500	500	210	CLA05005021	1	17,50	447	470	CPE050050	360	360	185	IP66 – IK10	NEMA 1,12,4,4X
500	700	250	CLA05007025	1	24,40	447	670	CPE050070	360	560	225	IP66 – IK10	NEMA 1,12,4,4X
600	600	250	CLA06006025	1	24,40	547	570	CPE060060	460	460	225	IP66 – IK10	NEMA 1,12,4,4X
600	600	300	CLA06006030	1	27,80	547	570	CPE060060	460	460	275	IP66 – IK10	NEMA 1,12,4,4X
600	600	400	CLA06006040	1	34,10	547	570	CPE060060	460	460	375	IP66 – IK10	NEMA 1,12,4,4X
600	800	300	CLA06008030	1	35,20	547	770	CPE060080	460	660	275	IP66 – IK10	NEMA 1,12,4,4X
600	900	400	CLA06009040	1	45,10	547	870	CPE060090	460	760	375	IP66 – IK10	NEMA 1,12,4,4X
800	1000	300	CLA08010030	1	55,50	747	970	CPE080100	660	860	275	IP66 – IK10	NEMA 1,12,4,4X
800	1200	300	CLA08012030	1	63,40	747	1170	CPE080120	660	1060	275	IP66 – IK10	NEMA 1,12,4,4X
800	1200	400	CLA08012040	1	73,50	747	1170	CPE080120	660	1060	375	IP66 – IK10	NEMA 1,12,4,4X

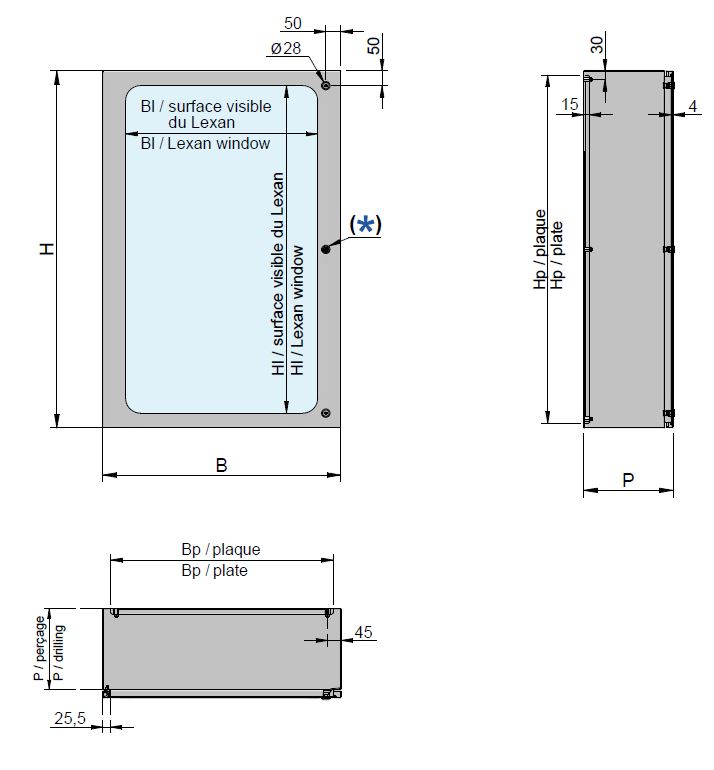

DESSIN TECHNIQUE

Jusqu’à 400 mm de hauteur, 1 serrure.
De 500 à 900 mm de hauteur, 2 serrures.
Au-delà de 1 000 mm de hauteur, 3 serrures.
