COFFRETS MUNIS DE PORTE PLEINE ET TOIT INCLINÉ INTÉGRÉ CH

Gamme de coffrets étanches en acier inoxydable pour basse tension, avec toit incliné 30° intégré. Conçus et réalisés pour l'utilisation dans des environnements et avec des températures particulièrement critiques, ils sont appropriés à l'utilisation dans les secteurs alimentaire, chimique et pétrochimique et peuvent être amplement personnalisés avec les accessoires de la gamme, des usinages spéciaux et des solutions ad hoc mises au point à la demande et en collaboration avec le client.

BORDS ARRONDIS DE SÉCURITÉ. Pour éviter toute coupure accidentelle pendant la manipulation du coffret, tous les bords sont réalisés avec des systèmes de pliage et de bordage anti-coupure jusqu’à
proximité des angles.

JOINT EN POLYURÉTHANE. Plage de température de service: -40 °C +90 °C.

FIXATIONS ARRIÈRE. Elles permettent de fixer correctement le coffret au mur (ou directement aux systèmes) sans besoin d’autres usinages mécaniques qui pourraient compromettre le degré de protection.

CHARNIÈRES INVISIBLES DE L’EXTÉRIEUR en acier inoxydable avec ouverture supérieure à 120°.

Pointez sur chaque image pour lire la légende correspondante

JOINT EN POLYURÉTHANE. Plage de température de service: -40 °C +90 °C.

CHARNIÈRES INVISIBLES DE L’EXTÉRIEUR en acier inoxydable avec ouverture supérieure à 120°.

Souhaitez-vous télécharger la documentation du produit ?

CARACTÉRISTIQUES TECHNIQUES

Certifications	EN 62208: IP66 IK10 UL508A - CSA C22.2 n°. 14-13 NEMA Type 1,12,4,4X ATEX 2014/34/EU: II 3G 3D
Matériaux	Acier inox : AISI 304 / WNr. 1.4301. Sur demande : AISI 316 / WNr. 1.4404. Finition : Scotch-Brite. Épaisseur : de 1,2 mm. Plaque de câblage : tôle galvanisée. Épaisseur : 2,5 mm.
Structure	Corps monobloc, avec toit intégré incliné à 30°, plié et soudé en continu ; des inserts traversants M6 borgnes sur le corps permettent la fixation murale sans usinages mécaniques.
Porte	Charnières invisibles en acier inoxydable AISI 304, avec ouverture supérieure à 120°. Serrures en Zamak chromées à empreinte à double panneton 3 mm (sur demande, AISI 304 et différentes empreintes). Tout le long du périmètre un joint en polyuréthane (plage temp. -40 °C +90 °C).
Équipement	Accessoires pour la mise à la terre et emballage sur carton.
Personnalisations	Service de perçage d’après dessin et solutions ad hoc.
Accessoires	Plaque de câblage Fixations murales. Systèmes de fermeture. Porte-documents.

CAPACITÉS MAXIMALES

PORTE	PLAQUE ARRIÈRE STANDARD	N° 2 SUPPORTS DE FIXATION MURALE	CAPACITÉ TOTALE

Tableau des dimensions disponible dans la version pdf du catalogue général. Demandez-le ici

TABLEAU DIMENSIONNEL

DIMENSIONS				NO. D'ARTICLE	PORTES	POIDS	DIMENSIONS PLAQUE DE MONTAGE INTERNE		NO. D'ARTICLE (PLAQUE DE MONTAGE INTERNE)	SURFACE UTILE PERÇAGE			CERTIFICATIONS
B	H	H1	P				Bp	Hp		Bf	Hf	Pf	EN62208	UL/CSA	ATEX
mm	mm	mm	mm		Nr°	Kg	mm	mm		mm	mm	mm	EN60529-EN62262	Sur demande	Sur demande
300	400	565	210	CHA03004021	1	11,30	247	370	CPE030040	249	360	185	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
400	400	565	210	CHA04004021	1	13,40	347	370	CPE040040	349	360	185	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
450	600	765	250	CHA04506025	1	20,60	397	570	CPE045060	399	560	225	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
500	500	665	210	CHA05005021	1	18,30	447	470	CPE050050	449	460	185	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
500	700	865	250	CHA05007025	1	24,60	447	670	CPE050070	449	660	225	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
600	450	615	250	CHA06004525	1	21,10	547	420	CPE060045	549	410	225	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
600	600	765	250	CHA06006025	1	25,20	547	570	CPE060060	549	560	225	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
600	800	965	300	CHA06008030	1	35,70	547	770	CPE060080	549	760	275	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
800	1000	1165	300	CHA08010030	1	58,40	747	970	CPE080100	749	960	275	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
800	1200	1365	300	CHA08012030	1	67,10	747	1170	CPE080120	749	1160	275	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
800	1200	1365	400	CHA08012040	1	75,90	747	1170	CPE080120	749	1160	375	IP66 – IK10	NEMA 1,12,4,4X	II 3GD

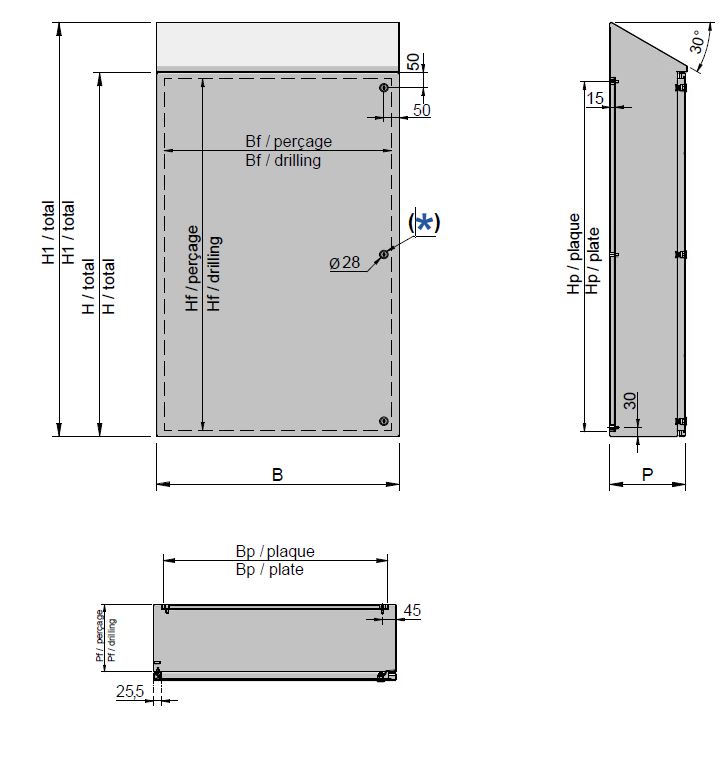

DESSIN TECHNIQUE

Jusqu’à 400 mm de hauteur, 1 serrure.
De 500 à 900 mm de hauteur, 2 serrures.
Au-delà de 1 000 mm de hauteur, 3 serrures.

VOIR LES ACCESSOIRES

TÉLÉCHARGEZ LE CATALOGUE GÉNÉRAL

Téléchargez la classification IP et les déclarations de conformité

Classification IP	Déclaration de conformité CE	Déclaration de conformité ATEX	Déclaration de conformité UL_CSA
		-

SERVICE DE PERÇAGE RAPIDE ET SUR MESURE
