Armoires monoblocs munies de porte pleine FC


Les armoires monoblocs en acier inoxydable Compex munies de porte pleine ont été étudiées, conçues et réalisées pour protéger les équipements et composants électriques contre les agents particulièrement agressifs : elles représentent donc la solution idéale dans les secteurs alimentaire, pharmaceutique, chimique et naval. La vaste gamme d'accessoires et les usinages spéciaux sur demande permettent la personnalisation maximale ; l'attention accordée aux moindres détails et la structure très solide garantissent la plus haute sécurité et fonctionnalité.





CARACTÉRISTIQUES TECHNIQUES

Certifications EN 62208: IP66 IK10
UL508A – CSA 22,2:NEMA Type 1,12,4,4X
ATEX 2014/34/EU: II 3G 3D
Matériaux Acier inox : AISI 304 / WNr. 1.4301.
Sur demande : AISI 316 / WNr. 1.4404.
Finition : Scotch-Brite
Épaisseurs:
Structure: de 1,5 mm
Porte et panneau arrière: de 1,5 mm
Plaque de câblage:
Tôle galvanisée
Épaisseur : de 2,5 mm
Structure Structure formée à partir d’une feuille de tôle pliée et soudée TIG.
Inserts traversants inférieurs et supérieurs M12 rendus étanches par soudure à la structure pour le levage de l’armoire ou la fixation des socles/petits pieds.
Porte Charnières invisibles en acier inoxydable AISI 304, avec ouverture supérieure à 120°.
Fermeture avec système à crémone sur 4 points, poignée ergonmique avec insert à double panneton 3 mm (sur demande, AISI 304 et différentes empreintes).
Tout le long du périmètre un joint en polyuréthane (plage temp. -40 °C + 90 °C).
Châssis tubulaire percé pour le renforcement de la porte et l’installation des accessoires (à partir de la dimension B600mm).
Version à deux portes : Fermeture avec système à battant ; la porte principale est celle de droite.
Équipement Accessoires pour la mise à la terre et emballage sur palette.
Personnalisations Service de perçage d’après dessin et solutions ad hoc.
Accessoires Plaque de montage interne : Insertion frontale
Plaques passe-câbles uniques – plaques passe-câbles multiples
Socles : h100 - h200 – avec panneau inférieur fermé – petits pieds
Toit anti-pluie – Toit incliné design

CAPACITÉS MAXIMALES

PORTE PLAQUE ARRIÈRE STANDARD PANNEAU LATÉRAL CAPACITÉ TOTALE



Tableau des dimensions disponible dans la version pdf du catalogue général. Demandez-le ici

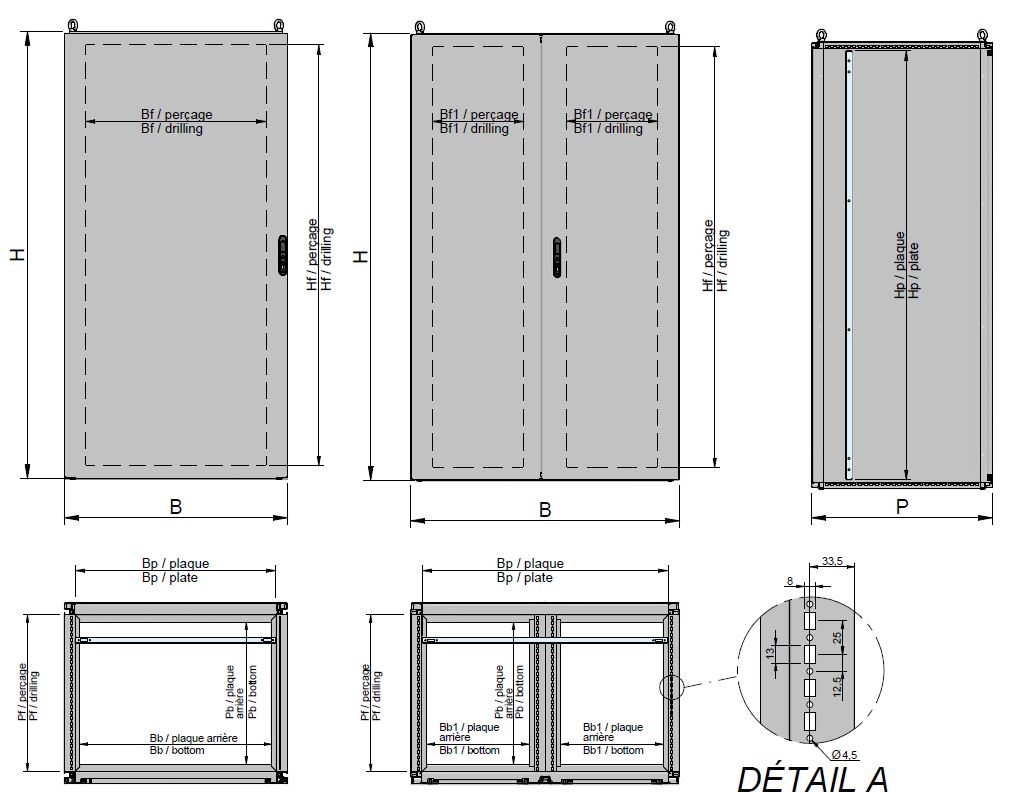

DESSIN TECHNIQUE


Téléchargez la classification IP et les déclarations de conformité

Classification IP Déclaration de conformité CE Déclaration de conformité ATEX Déclaration de conformité UL_CSA
