Armoires monoblocs avec panneaux latéraux démontables et porte pleine RC


Gamme d'armoires monoblocs en acier inoxydable munies de porte pleine dans la version avec panneaux latéraux démontables permettant l'installation de panneaux intérieurs à insertion latérale. Personnalisables avec les nombreux accessoires disponibles et avec des usinages spéciaux réalisés sur demande du client, elles sont adaptées à l’utilisation dans des environnements difficiles en présence d'agents agressifs, comme par exemple dans les secteurs alimentaire, pharmaceutique, chimique et naval.





CARACTÉRISTIQUES TECHNIQUES

Certifications EN 62208: IP66 IK10
UL508A – CSA 22,2: NEMA Type 1,12,4,4X
ATEX 2014/34/EU: II 3G 3D
Matériaux Acier inox : AISI 304 / WNr. 1.4301.
Sur demande : AISI 316 / WNr. 1.4404.
Finition : Scotch-Brite
Épaisseurs:Structure : de 1,5 mmPorte et panneau arrière : de 1,5 mm

Panneaux latéraux : de 1,5 mm
Plaque de câblage :
Tôle galvanisée
Épaisseur : de 2,5 mm

Structure Structure formée à partir d’une feuille de tôle pliée et soudée TIG. Inserts traversants inférieurs et supérieurs M12 rendus étanches par soudure à la structure pour le levage de l’armoire ou la fixation des socles/petits pieds.
Porte Charnières invisibles en acier inoxydable AISI 304, avec ouverture supérieure à 120°. Fermeture avec système à crémone sur 4 points, poignée ergonomique avec insert à double panneton 3 mm (sur demande, AISI 304 et différentes empreintes).
Tout le long du périmètre un joint en polyuréthane (plage temp. -40 °C + 90 °C).
Châssis tubulaire percé pour le renforcement de la porte et l’installation des accessoires (à partir de la dimension B600mm).
Version à deux portes : Fermeture avec système à battant ; la porte principale est celle de droite.
Équipement Accessoires pour la mise à la terre et emballage
sur palette.
Personnalisations Service de perçage d’après dessin et solutions
ad hoc.
Accessoires Plaque de montage interne : Insertion frontale – Insertion latérale par rails
Plaques passe-câbles uniques – plaques passe-câbles multiples
Socles : h100 - h200 – avec panneau fermé – petits pieds
Toit anti-pluie – Toit incliné design

CAPACITÉS MAXIMALES

PORTE PLAQUE ARRIÈRE STANDARD PANNEAU LATÉRAL CAPACITÉ TOTALE



Tableau des dimensions disponible dans la version pdf du catalogue général. Demandez-le ici

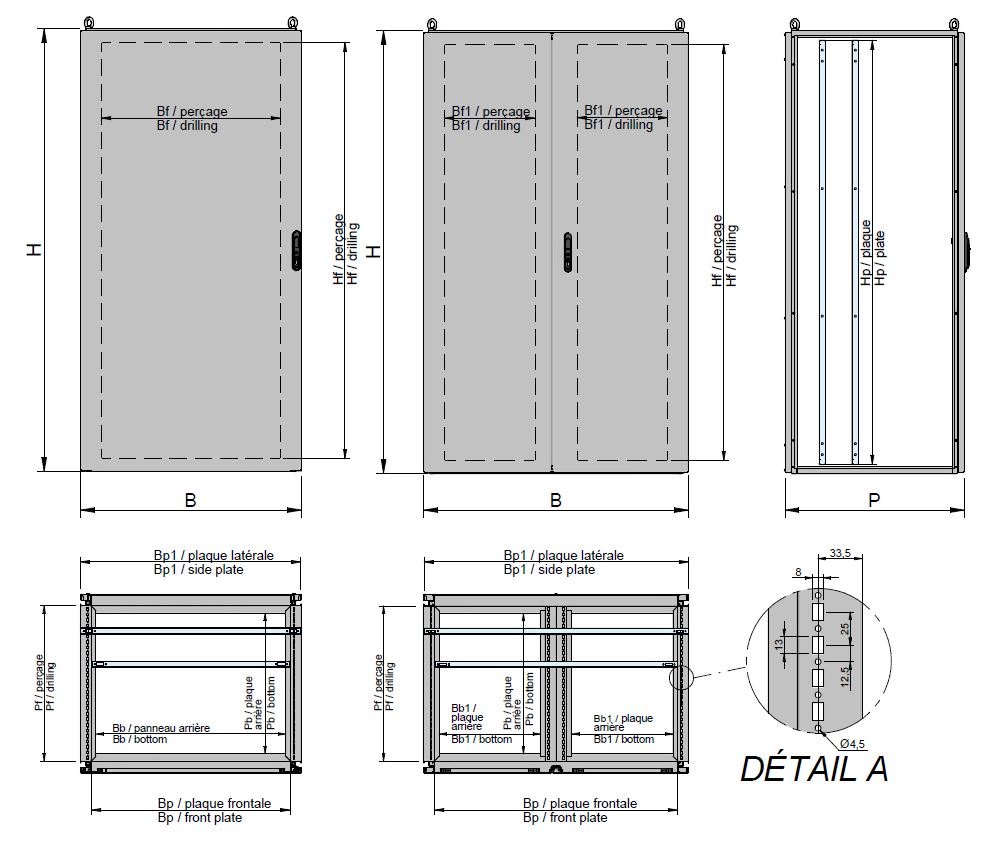

DESSIN TECHNIQUE



Téléchargez la classification IP et les déclarations de conformité

Classification IP Déclaration de conformité CE Déclaration de conformité ATEX Déclaration de conformité UL_CSA
