ARMOIRES JUXTAPOSABLES MUNIES DE PORTE AVEC POLYCARBONATE ML

Gamme d'armoires juxtaposables en acier inoxydable dans la version munie de porte vitrée avec hublot en polycarbonate transparent. Comme toutes les armoires électriques Compex, elles sont conçues pour résister aux agents agressifs et sont donc particulièrement adaptées pour les secteurs alimentaire, pharmaceutique, chimique et naval. Elles peuvent être personnalisées avec la très vaste gamme d'accessoires disponibles, avec les usinages spéciaux et les solutions réalisées sur demande et en collaboration avec le client.

JOINT EN POLYURÉTHANE. Plage de température de service: -40 °C +90 °C.

BOULONNERIE EN ACIER INOXYDABLE. Toute la boulonnerie utilisée pour la réalisation de l’armoire est en acier inoxydable.

PLAQUE POUR ENTRÉE DE CÂBLES. Conçue pour obtenir une vaste zone de travail.

CHARNIÈRES INVISIBLES DE L’EXTÉRIEUR. Charnières en acier inoxydable invisibles de l’extérieur, étudiées pour l’ouverture de la porte. Entièrement contenues dans la structure de l’armoire.

Pointez sur chaque image pour lire la légende correspondante

JOINT EN POLYURÉTHANE. Plage de température de service: -40 °C +90 °C.

BOULONNERIE EN ACIER INOXYDABLE. Toute la boulonnerie utilisée pour la réalisation de l’armoire est en acier inoxydable.

PLAQUE POUR ENTRÉE DE CÂBLES. Conçue pour obtenir une vaste zone de travail.

Souhaitez-vous télécharger la documentation du produit ?

CARACTÉRISTIQUES TECHNIQUES

Certifications	EN 62208: IP66 IK10 UL508A – CSA 22,2: NEMA Type 1,12,4,4X
Matériaux	Acier inox : AISI 304 / WNr. 1.4301. Sur demande : AISI 316 / WNr. 1.4404. Finition : Scotch-Brite Épaisseurs: Porte et panneau arrière: de 1,5 mm Toit et panneau inférieur: de 1,5 mm Panneaux latéraux : de 1,5 mm Plaque de câblage: Tôle galvanisée Épaisseur : 2,5 mm
Structure	Réalisée avec des profils percés et pliés plusieurs fois, qui sont reliés entre eux par des tripodes soudés. Panneaux supérieur et inférieur démontables réalisés en tôle d’inox pliée et soudée.
Porte	Hublot en polycarbonate transparent, épaisseur 6 mm. Charnières invisibles en acier inoxydable AISI 304, avec ouverture supérieure à 120°. Fermeture avec système à crémone sur 4 points, poignée ergonomique avec insert à double panneton 3 mm (sur demande, AISI 304 et différentes empreintes). Tout le long du périmètre un joint en polyuréthane (plage temp. -40 °C + 90 °C). Châssis tubulaire percé pour le renforcement de la porte et l’installation des accessoires (à partir de la dimension B600mm).
Équipement	Accessoires pour la mise à la terre et emballage sur palette.
Personnalisations	Service de perçage d’après dessin et solutions ad hoc.
Accessoires	Plaque de montage interne: Insertion latérale sur glissières Porte intérieure Panneaux latéraux Plaques passe-câbles uniques – plaques passe-câbles multiples Kit de jonction armoires Socles : h100 - h200 – avec panneau fermé – petits pieds Toit anti-pluie – Toit incliné design

CAPACITÉS MAXIMALES

TOIT	PLAQUE ARRIÈRE STANDARD	PANNEAU LATÉRAL	CAPACITÉ TOTALE

Tableau des dimensions disponible dans la version pdf du catalogue général. Demandez-le ici

TABLEAU DIMENSIONNEL

DIMENSIONS			CODE	PORTES	POIDS	DIMENSIONS PLAQUE INTERNE		SURFACE VISIBLE LEXAN		PERÇAGE SURFACE UTILE DRILLING		PLAQUE PASSECÂBLES		CERTIFICATIONS
	H	P				Bp	Hp	Bl	Hl	Hf	Pf	Bb	Pb	EN62208	UL/CSA
mm	mm	mm		Nr°	Kg	mm	mm	mm	mm	mm	mm	mm	mm	EN60529 EN62262	Sur demande
600	1800	500	MLA06018050	1	123,00	600	1780	380	1580	1685	400	472	342	IP66/IK10	NEMA 1,12,4,4X
600	1800	600	MLA06018060	1	131,00	600	1780	380	1580	1685	500	472	442	IP66/IK10	NEMA 1,12,4,4X
600	2000	500	MLA06020050	1	134,00	600	1980	380	1780	1885	400	472	342	IP66/IK10	NEMA 1,12,4,4X
600	2000	600	MLA06020060	1	142,00	600	1980	380	1780	1885	500	472	442	IP66/IK10	NEMA 1,12,4,4X
800	1800	500	MLA08018050	1	142,00	800	1780	580	1580	1685	400	672	342	IP66/IK10	NEMA 1,12,4,4X
800	1800	600	MLA08018060	1	151,00	800	1780	580	1580	1685	500	672	442	IP66/IK10	NEMA 1,12,4,4X
800	2000	500	MLA08020050	1	156,00	800	1980	580	1780	1885	400	672	342	IP66/IK10	NEMA 1,12,4,4X
800	2000	600	MLA08020060	1	165,00	800	1980	580	1780	1885	500	672	442	IP66/IK10	NEMA 1,12,4,4X
1000	1800	500	MLA10018050	1	163,00	1000	1780	780	1580	1685	400	872	342	IP66/IK10	NEMA 1,12,4,4X
1000	1800	600	MLA10018060	1	172,00	1000	1780	780	1580	1685	500	872	442	IP66/IK10	NEMA 1,12,4,4X
1000	2000	500	MLA10020050	1	177,00	1000	1980	780	1780	1885	400	872	342	IP66/IK10	NEMA 1,12,4,4X
1000	2000	600	MLA10020060	1	187,00	1000	1980	780	1780	1885	500	872	442	IP66/IK10	NEMA 1,12,4,4X

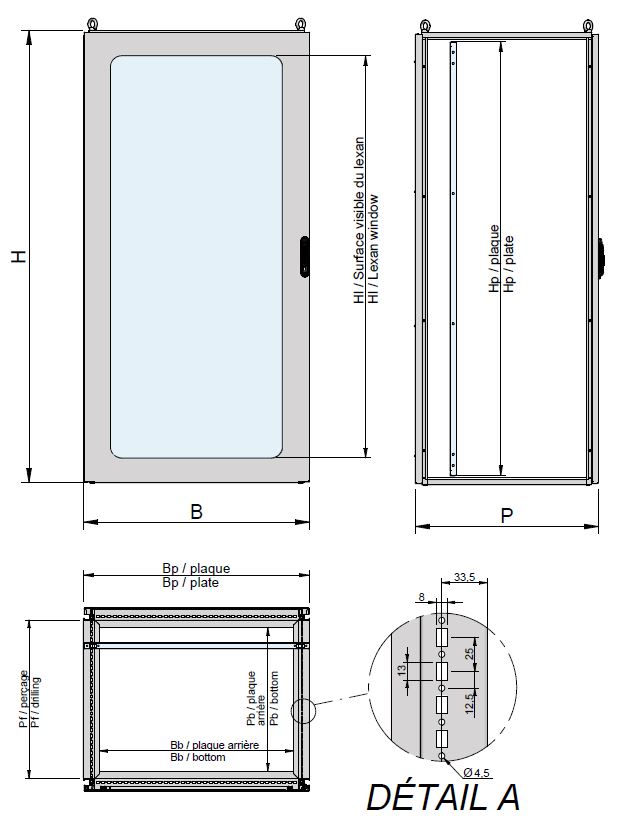

DESSIN TECHNIQUE
