ARMOIRES JUXTAPOSABLES MUNIES DE PORTE PLEINE MC

Une vaste gamme d'accessoires, des usinages spéciaux pour la personnalisation, le souci du détail, des solutions techniques qui augmentent la sécurité et la résistance structurelle permettent aux armoires juxtaposables avec porte pleine Compex d'être l'endroit le plus sûr pour contenir vos composants et équipements électriques de grandes dimensions. Réalisées en acier inoxydable, elles sont idéales dans des environnements difficiles et particulièrement adaptées à l'utilisation dans les secteurs alimentaire, pharmaceutique, chimique et naval où la résistance maximale contre les agents agressifs est indispensable.

CHARNIERES INVISIBLES DE L’EXTERIEUR. Charnières en acier inoxydable étudiées pour l’ouverture de la porte. Entièrement
contenue dans la structure de l’armoire.

JOINT DE PORTE D’ARMOIRE. Étudié pour garantir une étanchéité maximale entre la structure de l’armoire et la porte.

PLAQUES POUR ENTRÉE DE CÂBLES Conçu pour obtenir une vaste zone de travail.

BORDS ARRONDIS DE SÉCURITÉ. Pour éviter de se couper accidentellement pendant le câblage de l’enveloppe, tous les bords sont réalisés avec des systèmes de pliage et de bordage anti-coupure jusqu’à proximité des angles.

Pointez sur chaque image pour lire la légende correspondante

CHARNIERES INVISIBLES DE L’EXTERIEUR. Charnières en acier inoxydable étudiées pour l’ouverture de la porte. Entièrement contenue dans la structure de l’armoire.

JOINT DE PORTE D’ARMOIRE. Étudié pour garantir une étanchéité maximale entre la structure de l’armoire et la porte.

PLAQUES POUR ENTRÉE DE CÂBLES Conçu pour obtenir une vaste zone de travail.

Souhaitez-vous télécharger la documentation du produit ?

CARACTÉRISTIQUES TECHNIQUES

Certifications	EN 62208: IP66 IK10 UL508A – CSA 22,2: NEMA Type 1,12,4,4X ATEX 2014/34/EU: II 3G 3D
Matériaux	Acier inox : AISI 304 / WNr. 1.4301. Sur demande : AISI 316 / WNr. 1.4404. Finition : Scotch-Brite Épaisseurs: Porte et panneau arrière : de 1,5 mm Toit et panneau inférieur : de 1,5 m Panneaux latéraux : de 1,5 mm Plaque de câblage: Tôle galvanisée Épaisseur: de 2,5 mm
Structure	Réalisée avec des profils percés et pliés plusieurs fois, ils sont reliés entre eux par des tripodes soudés. Panneaux supérieur et inférieur démontables réalisés en tôle d’inox pliées et soudées.
Porte	Charnières invisibles en acier inoxydable AISI 304, avec ouverture supérieure à 120°. Fermeture avec système à crémone sur 4 points, poignée ergonomique avec insert à double panneton 3 mm (sur demande, AISI 304 et différentes empreintes). Tout le long du périmètre un joint en polyuréthane (plage de températures -40 °C + 90 °C). Châssis tubulaire percé pour le renforcement de la porte et l’installation des accessoires (à partir de la dimension B600mm). Version à deux portes : Fermeture avec système à battant ; la porte principale est celle de droite.
Équipement	Accessoires pour la mise à la terre et emballage sur palette.
Personnalisations	Service de perçage d’après dessin et solutions ad hoc.
Accessoires	Plaque de montage interne : Insertion latérale sur glissières Panneaux latéraux Plaques passe-câbles – plaques passe-câbles à guillotine Kit de jonction armoires Socles : h100 - h200 – avec panneau inférieur fermé – petits pieds Toit anti-pluie – Toit incliné design Porte intérieure

CAPACITÉS MAXIMALES

PORTE	PLAQUE ARRIÈRE STANDARD	PANNEAU LATÉRAL	CAPACITÉ TOTALE

Tableau des dimensions disponible dans la version pdf du catalogue général. Demandez-le ici

TABLEAU DIMENSIONNEL

DIMENSIONS			CODE	PORTES	POIDS	DIMENSIONS PLAQUE DE MONTAGE INTERNE		ZONE UTILE PERÇAGE				ZONE UTILE PLAQUE PASSE-CÂBLES			CERTIFICATIONS
	H	P				Bp	Hp	Bf	Bf1	Hf	Pf	Bb	Bb1	Pb	EN62208	UL/CSA	ATEX
mm	mm	mm		Nr°	Kg	mm	mm	mm	mm	mm	mm	mm	mm	mm	EN60529 EN62262	Sur demande	Sur demande
400	1800	500	MCA04018050	1	105,00	400	1780	210	-	1685	400	272	-	342	IP66/IK10	NEMA 1,12,4,4X	II 3GD
400	1800	600	MCA04018060	1	113,00	400	1780	210	-	1685	500	272	-	442	IP66/IK10	NEMA 1,12,4,4X	II 3GD
400	2000	500	MCA04020050	1	115,00	400	1980	210	-	1885	400	272	-	342	IP66/IK10	NEMA 1,12,4,4X	II 3GD
400	2000	600	MCA04020060	1	123,00	400	1980	210	-	1885	500	272	-	442	IP66/IK10	NEMA 1,12,4,4X	II 3GD
600	1800	500	MCA06018050	1	130,00	600	1780	410	-	1685	400	472	-	342	IP66/IK10	NEMA 1,12,4,4X	II 3GD
600	1800	600	MCA06018060	1	138,00	600	1780	410	-	1685	500	472	-	442	IP66/IK10	NEMA 1,12,4,4X	II 3GD
600	2000	500	MCA06020050	1	142,00	600	1980	410	-	1885	400	472	-	342	IP66/IK10	NEMA 1,12,4,4X	II 3GD
600	2000	600	MCA06020060	1	150,00	600	1980	410	-	1885	500	472	-	442	IP66/IK10	NEMA 1,12,4,4X	II 3GD
800	1800	500	MCA08018050	1	153,00	800	1780	610	-	1685	400	672	-	342	IP66/IK10	NEMA 1,12,4,4X	II 3GD
800	1800	600	MCA08018060	1	162,00	800	1780	610	-	1685	500	672	-	442	IP66/IK10	NEMA 1,12,4,4X	II 3GD
800	2000	500	MCA08020050	1	168,00	800	1980	610	-	1885	400	672	-	342	IP66/IK10	NEMA 1,12,4,4X	II 3GD
800	2000	600	MCA08020060	1	177,00	800	1980	610	-	1885	500	672	-	442	IP66/IK10	NEMA 1,12,4,4X	II 3GD
1000	1800	500	MCA10018050	1	178,00	1000	1780	810	-	1685	400	872	-	342	IP66/IK10	NEMA 1,12,4,4X	II 3GD
1000	1800	600	MCA10018060	1	187,00	1000	1780	810	-	1685	500	872	-	442	IP66/IK10	NEMA 1,12,4,4X	II 3GD
1000	2000	500	MCA10020050	1	194,00	1000	1980	810	-	1885	400	872	-	342	IP66/IK10	NEMA 1,12,4,4X	II 3GD
1000	2000	600	MCA10020060	1	204,00	1000	1980	810	-	1885	500	872	-	442	IP66/IK10	NEMA 1,12,4,4X	II 3GD
1200	1800	500	MCA12018050	2	212,00	1200	1780	-	455	1685	400	-	472	342	IP55/IK10	NEMA 1,12	-
1200	1800	600	MCA12018060	2	221,00	1200	1780	-	455	1685	500	-	472	442	IP55/IK10	NEMA 1,12	-
1200	2000	500	MCA12020050	2	231,00	1200	1980	-	455	1885	400	-	472	342	IP55/IK10	NEMA 1,12	-
1200	2000	600	MCA12020060	2	241,00	1200	1980	-	455	1885	500	-	472	442	IP55/IK10	NEMA 1,12	-

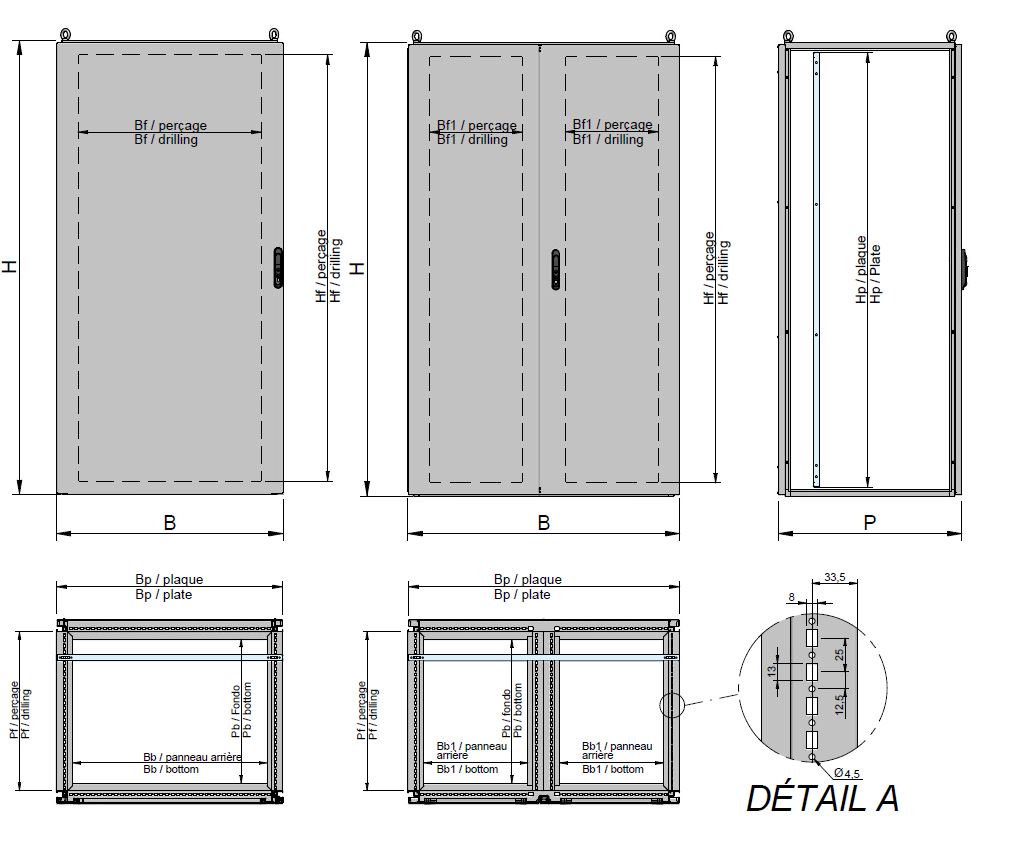

DESSIN TECHNIQUE
