Schaltschranksysteme aus Edelstahl mit geschlossener Tür, modulare Schränke für Schalttafeln

SCHRANKSYSTEME GESCHLOSSENE TÜR MC

Die umfangreiche Zubehörpalette und die spezielle kundenspezifische Verarbeitung, die Liebe zum Detail und die technischen Lösungen für Funktionalität und Sicherheit und die robuste Struktur machen die modularen Schaltschränke für Außenbereiche mit geschlossener Tür von Compex zum sichersten Ort für die Unterbringung von großen elektrischen Komponenten. Diese Schaltschränke aus edelstahl sind ideal für den Einsatz in schwierigen Umgebungen und insbesondere für den Lebensmittel-, Pharma-, Chemie- und Marinesektor, wo maximale Beständigkeit gegen aggressive Stoffe erforderlich ist.

PRÄZISIONSGUSS-SCHARNIERE. Versenkte Präzisionsguss-Scharniere aus Edelstahl, die so gestaltet sind, dass sich die Tür beim Öffnen innerhalb der Außenabmessungen der Kabine befindet

VERBINDUNG TÜR- STRUKTUR. Sie wurde entwickelt, um eine perfekte Komprimierung der Dichtung zwischen Schrankstruktur und Tür zu erreichen.

KABELEINFÜHRUNGSBODEN. Er wurde entwickelt, um einen möglichst großen Arbeitsbereich zu erhalten.

ABGERUNDETE KANTEN. Um Schnittverletzungen bei der Verkabelung der Kabine vorzubeugen, sind alle Kanten bis zu den Ecken abgerundet und schnittsicher ausgebildet.

Zeigen Sie auf jedes Bild seine Beschriftung zu lesen

PRÄZISIONSGUSS-SCHARNIERE. Versenkte Präzisionsguss-Scharniere aus Edelstahl, die so gestaltet sind, dass sich die Tür beim Öffnen innerhalb der Außenabmessungen der Kabine befindet

VERBINDUNG TÜR- STRUKTUR. Sie wurde entwickelt, um eine perfekte Komprimierung der Dichtung zwischen Schrankstruktur und Tür zu erreichen.

KABELEINFÜHRUNGSBODEN. Er wurde entwickelt, um einen möglichst großen Arbeitsbereich zu erhalten.

ABGERUNDETE KANTEN. Um Schnittverletzungen bei der Verkabelung der Kabine vorzubeugen, sind alle Kanten bis zu den Ecken abgerundet und schnittsicher ausgebildet.

Möchten Sie die Produktdokumentation herunterladen?

TECHNISCHE EIGENSCHAFTEN

Zulassungen	EN 62208: IP66 IK10 UL508A – CSA 22,2: NEMA Type 1,12,4,4X ATEX 2014/34/EU: II 3G 3D
Materialien	Edelstahl: AISI 304 / WNr. 1.4301. Auf Anfrage: AISI 316 / WNr. 1.4404. Ausführung: Scotch-BriteStärken: Tür und Rückwand: ab 1,5 mm Dach und Boden: ab 1,5 mm Seitenwände: ab 1,5 mmVerkabelungsplatte: Verzinktes Blech Stärke: ab 2,5 mm
Struktur	Mehrfach gefaltetes, gebohrtes Profil, angeschweißt an Präzisionsguss-Dreifuß. Decke und Boden, beide abnehmbar, gewonnen aus gebogenen, geschweißten Blechplatten.
Tür	Versenkte Scharniere aus Edelstahl AISI 304 mit Öffnungswinkel mindestens 120°. Basküleverschluss 4 Punkte, ergonomischer Griff mit Vorreiber mit Sicherheitseinsatz 3 mm (auf Anfrage, AISI 304 und verschiedene Einsätze). Umfangsdichtung aus Polyurethan (Temperaturbereich -40°C + 90°C). Rohrförmiger, gebohrter Rahmen zur Versteifung der Tür und für die Installation des Zubehörs (ab Abmessung B600 mm). Ausführung mit zwei Türen: Flügeltüren, Haupttür rechts.
Ausstattung	Zubehör für die Erdung und Verpackung auf Paletten.
Personalisierungen	Bohrungen nach Zeichnung und auf die individuellen Bedürfnisse zugeschnittene Lösungen.
Zubehör	Innenplatte: seitliche Einfügung auf Führungen Seitenwände Kabeldurchführungsflansche – zweiteilige KabeldurchführungsflanscheSchrankverbindungsset Sockel: h100 - h200 – mit geschlossenem Boden – Füße Regendach – Dach Hygenic design Interne Gegentür

MAXIMALE TRAGFÄHIGKEITEN

TÜR	STANDARD-WANDPLATTE	SEITENWAND	TRAGFÄHIGKEIT INSGESAMT

Abmessungstabelle verfügbar in der PDF-Ausführung des Hauptkatalogs. Hier anfragen

ABMESSUNGSTABELLE

ABMESSUNGEN			ARTIKELNUMMER	TÜREN	GEWICHT	ABMESSUNGEN INNENPLATTE		WIRKSAMER QUERSCHNITT BOHRUNG				WIRKSAMER QUERSCHNITT FLANSCH			ZERTIFIZIERUNGEN
	H	P				Bp	Hp	Bf	Bf1	Hf	Pf	Bb	Bb1	Pb	EN62208	UL/CSA	ATEX
mm	mm	mm		Nr°	Kg	mm	mm	mm	mm	mm	mm	mm	mm	mm	EN60529 EN62262	Auf Anfrage	Auf Anfrage
400	1800	500	MCA04018050	1	105,00	400	1780	210	-	1685	400	272	-	342	IP66/IK10	NEMA 1,12,4,4X	II 3GD
400	1800	600	MCA04018060	1	113,00	400	1780	210	-	1685	500	272	-	442	IP66/IK10	NEMA 1,12,4,4X	II 3GD
400	2000	500	MCA04020050	1	115,00	400	1980	210	-	1885	400	272	-	342	IP66/IK10	NEMA 1,12,4,4X	II 3GD
400	2000	600	MCA04020060	1	123,00	400	1980	210	-	1885	500	272	-	442	IP66/IK10	NEMA 1,12,4,4X	II 3GD
600	1800	500	MCA06018050	1	130,00	600	1780	410	-	1685	400	472	-	342	IP66/IK10	NEMA 1,12,4,4X	II 3GD
600	1800	600	MCA06018060	1	138,00	600	1780	410	-	1685	500	472	-	442	IP66/IK10	NEMA 1,12,4,4X	II 3GD
600	2000	500	MCA06020050	1	142,00	600	1980	410	-	1885	400	472	-	342	IP66/IK10	NEMA 1,12,4,4X	II 3GD
600	2000	600	MCA06020060	1	150,00	600	1980	410	-	1885	500	472	-	442	IP66/IK10	NEMA 1,12,4,4X	II 3GD
800	1800	500	MCA08018050	1	153,00	800	1780	610	-	1685	400	672	-	342	IP66/IK10	NEMA 1,12,4,4X	II 3GD
800	1800	600	MCA08018060	1	162,00	800	1780	610	-	1685	500	672	-	442	IP66/IK10	NEMA 1,12,4,4X	II 3GD
800	2000	500	MCA08020050	1	168,00	800	1980	610	-	1885	400	672	-	342	IP66/IK10	NEMA 1,12,4,4X	II 3GD
800	2000	600	MCA08020060	1	177,00	800	1980	610	-	1885	500	672	-	442	IP66/IK10	NEMA 1,12,4,4X	II 3GD
1000	1800	500	MCA10018050	1	178,00	1000	1780	810	-	1685	400	872	-	342	IP66/IK10	NEMA 1,12,4,4X	II 3GD
1000	1800	600	MCA10018060	1	187,00	1000	1780	810	-	1685	500	872	-	442	IP66/IK10	NEMA 1,12,4,4X	II 3GD
1000	2000	500	MCA10020050	1	194,00	1000	1980	810	-	1885	400	872	-	342	IP66/IK10	NEMA 1,12,4,4X	II 3GD
1000	2000	600	MCA10020060	1	204,00	1000	1980	810	-	1885	500	872	-	442	IP66/IK10	NEMA 1,12,4,4X	II 3GD
1200	1800	500	MCA12018050	2	212,00	1200	1780	-	455	1685	400	-	472	342	IP55/IK10	NEMA 1,12	-
1200	1800	600	MCA12018060	2	221,00	1200	1780	-	455	1685	500	-	472	442	IP55/IK10	NEMA 1,12	-
1200	2000	500	MCA12020050	2	231,00	1200	1980	-	455	1885	400	-	472	342	IP55/IK10	NEMA 1,12	-
1200	2000	600	MCA12020060	2	241,00	1200	1980	-	455	1885	500	-	472	442	IP55/IK10	NEMA 1,12	-

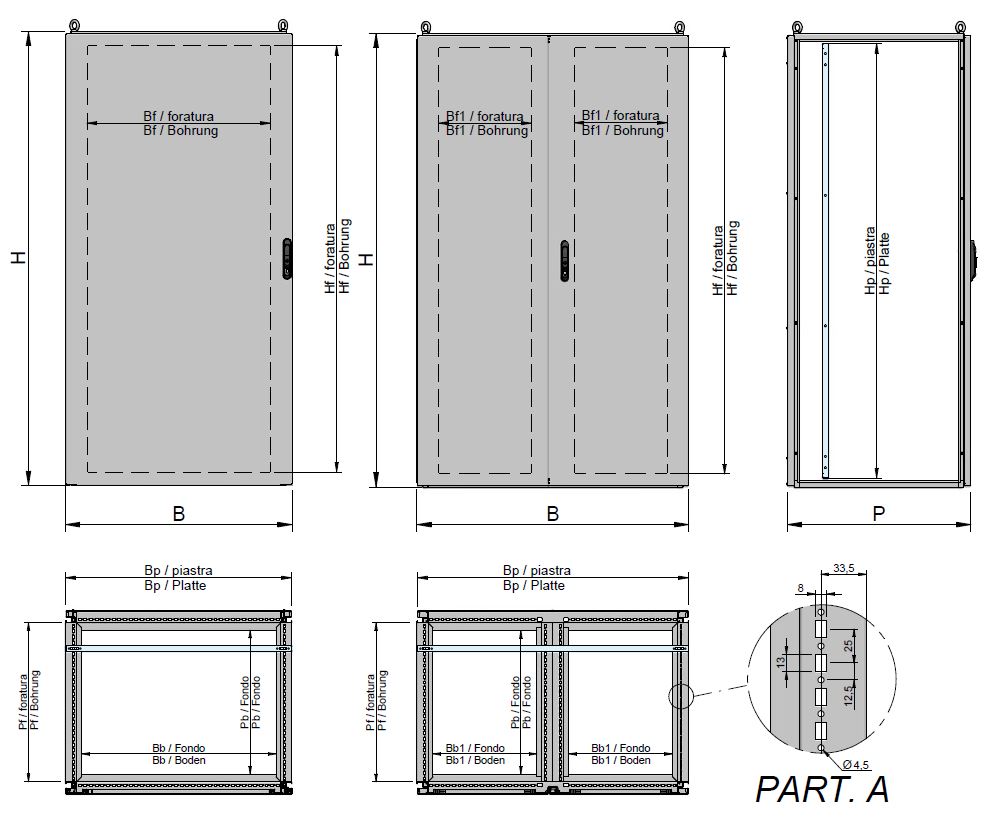

TECHNISCHE ZEICHNUNG
