KOMPAKTE SCHRÄNKE MIT ABNEHMBAREN SEITENWÄNDEN GESCHLOSSENE TÜR RC


Kompakte Schaltschranke aus Edelstahl mit geschlossener Tür in der Ausführung mit abnehmbaren Seitenwänden, die den Einbau von seitlich einsetzbaren Innenplatten ermöglichen. Die breitgefächerte Zubehörpalette und die Möglichkeit, kundenspezifische Sonderbearbeitungen durchzuführen, ermöglicht maximale Personalisierung. Die kleinen Schaltschränke aus Stahl sind widerstandsfähig gegen aggressive Stoffe und sind daher besonders geeignet für den Nahrungsmittel-, Pharma-, Chemie- und Marinesektor.





TECHNISCHE EIGENSCHAFTEN

Zulassungen EN 62208: IP66 IK10
UL508A – CSA 22,2: NEMA Type 1,12,4,4X
ATEX 2014/34/EU: II 3G 3D
Materialien Edelstahl: AISI 304 / WNr. 1.4301.
Auf Anfrage: AISI 316 / WNr. 1.4404.
Ausführung: Scotch-BriteStärken:
Tür und Rückwand: ab 1,5 mm
Dach und Boden: ab 1,5 mm
Seitenwände: ab 1,5 mmVerkabelungsplatte:
Verzinktes Blech
Stärke: ab 2,5 mm
Struktur Struttura ricavata da foglio di lamiera piegato e saldato TIG.
Boccole inferiori e superiori M12 resi stagni mediante la saldatura alla struttura per il sollevamento della cabina oppure fissaggio degli zoccoli/piedini.
Tür Versenkte Scharniere aus Edelstahl AISI 304 mit Öffnungswinkel mindestens 120°.
Basküleverschluss 4 Punkte, ergonomischer
Griff mit Vorreiber mit Sicherheitseinsatz
3 mm (auf Anfrage, AISI 304 und
verschiedene Einsätze).
Umfangsdichtung aus Polyurethan (Temperaturbereich
-40°C + 90°C).
Rohrförmiger, gebohrter Rahmen zur Versteifung
der Tür und für die Installation des
Zubehörs (ab Abmessung B600 mm).
Ausführung mit zwei Türen: Flügeltüren,
Haupttür rechts.
Ausstattung Zubehör für die Erdung und Verpackung auf Paletten.
Personalisierungen Bohrungen nach Zeichnung und auf die
individuellen Bedürfnisse zugeschnittene Lösungen.
Zubehör IInnenplatte: an der Vorderseite einzufügen – Seitliche Einfügung durch Schienen
Kabeldurchführungsflansche – zweiteilige
Kabeldurchführungsflansche
Sockel: h100 - h200 – mit geschlossenem
Boden – Füße
Regendach – Dach Hygenic design

MAXIMALE TRAGFÄHIGKEITEN

TÜR STANDARD-WANDPLATTE SEITENWAND TRAGFÄHIGKEIT INSGESAMT



Abmessungstabelle verfügbar in der PDF-Ausführung des Hauptkatalogs. Hier anfragen

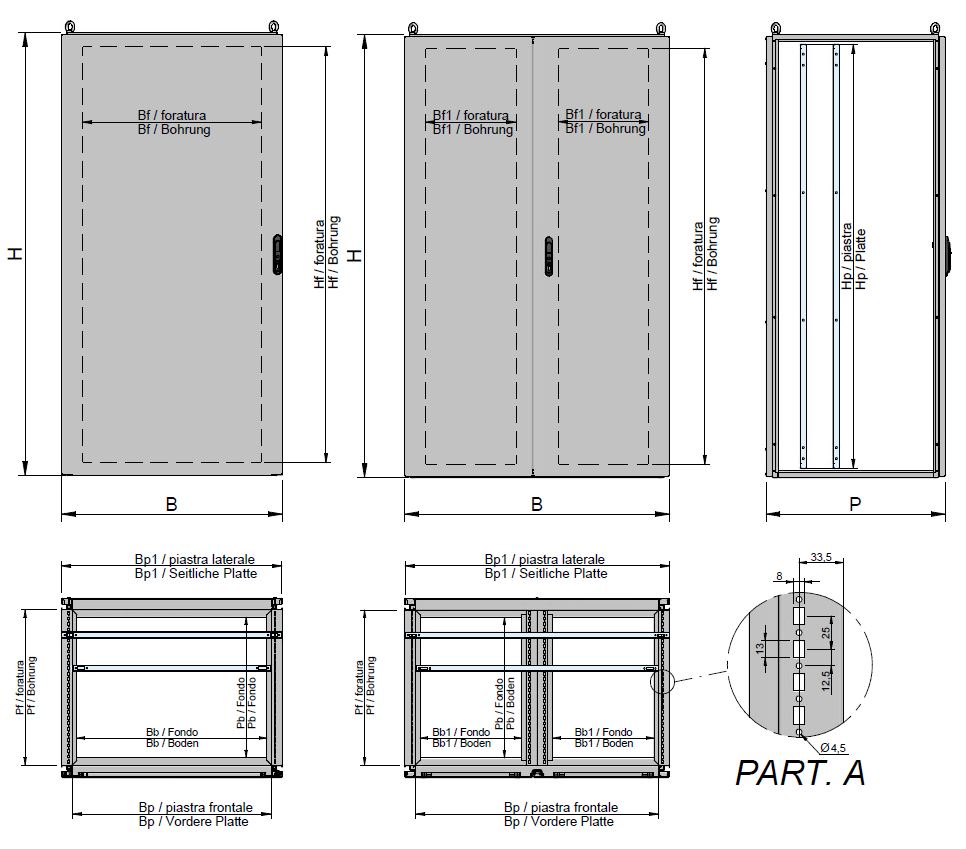

TECHNISCHE ZEICHNUNG



IP-Rating und Konformitätserklärungen herunterladen

IP Rating EG-Konformitätserklärung ATEX-Konformitätserklärung UL_CSA-Konformitätserklärung
