KOMPAKTE SCHRÄNKE GESCHLOSSENE TÜR FC

Die kompakten Schaltschranke aus Edelstahl von Compex mit geschlossener Tür wurden entworfen und angefertigt, um die Schalttafeln vor besonders aggressiven Stoffen zu schützen und sind daher die ideale Lösung für ideal im Nahrungsmittel-, Pharma-, Chemie- und Marinesektor. Dank der breitgefächerten Zubehörpalette und der kundenspezifischen Sonderbearbeitungen ist eine maximale Personalisierung der kleinen Schaltschränke aus Stahl möglich; die fein ausgearbeiteten Details und die robuste Struktur gewährleisten Sicherheit und Funktionalität.

PRÄZISIONSGUSS-SCHARNIERE.Versenkte Präzisionsguss-Scharniere aus Edelstahl, die so gestaltet sind, dass sich die Tür beim Öffnen innerhalb der Außenabmessungen der Kabine befindet.

EINZIEHBARE INNENPLATTE. Die an der Vorderseite einzufügende Innenplatte nutzt die Tiefe des Schaltschranks perfekt aus.

KABELEINFÜHRUNGSBODEN. Er wurde entwickelt, um einen möglichst großen Arbeitsbereich zu erhalten.

ABGERUNDETE KANTEN. Um Schnittverletzungen bei der Verkabelung der Kabine vorzubeugen, sind alle Kanten bis zu den Ecken abgerundet und schnittsicher ausgebildet.

Zeigen Sie auf jedes Bild seine Beschriftung zu lesen

PRÄZISIONSGUSS-SCHARNIERE.Versenkte Präzisionsguss-Scharniere aus Edelstahl, die so gestaltet sind, dass sich die Tür beim Öffnen innerhalb der Außenabmessungen der Kabine befindet.

EINZIEHBARE INNENPLATTE. Die an der Vorderseite einzufügende Innenplatte nutzt die Tiefe des Schaltschranks perfekt aus.

KABELEINFÜHRUNGSBODEN. Er wurde entwickelt, um einen möglichst großen Arbeitsbereich zu erhalten.

ABGERUNDETE KANTEN. Um Schnittverletzungen bei der Verkabelung der Kabine vorzubeugen, sind alle Kanten bis zu den Ecken abgerundet und schnittsicher ausgebildet.

Möchten Sie die Produktdokumentation herunterladen?

TECHNISCHE EIGENSCHAFTEN

Zulassungen	EN 62208: IP66 IK10 UL508A – CSA 22,2:NEMA Type 1,12,4,4X ATEX 2014/34/EU: II 3G 3D
Materialien	Edelstahl: AISI 304 / WNr. 1.4301. Auf Anfrage: AISI 316 / WNr. 1.4404. Ausführung: Scotch-BriteStärken: Tür und Rückwand: ab 1,5 mm Dach und Boden: ab 1,5 mm Seitenwände: ab 1,5 mmVerkabelungsplatte: Verzinktes Blech Stärke: ab 2,5 mm
Struktur	Struktur, die aus einem gebogenen, TIG-geschweißten Blech gewonnen wird. Untere und obere Buchsen M12 für die Anhebung der Kabine bzw. die Befestigung von Sockeln/Füßen, fest an die Struktur angeschweißt.
Tür	Versenkte Scharniere aus Edelstahl AISI 304 mit Öffnungswinkel mindestens 120°. Basküleverschluss 4 Punkte, ergonomischer Griff mit Vorreiber mit Sicherheitseinsatz 3 mm (auf Anfrage, AISI 304 und verschiedene Einsätze). Umfangsdichtung aus Polyurethan (Temperaturbereich -40°C + 90°C). Rohrförmiger, gebohrter Rahmen zur Versteifung der Tür und für die Installation des Zubehörs (ab Abmessung B600 mm). Ausführung mit zwei Türen: Flügeltüren, Haupttür rechts.
Ausstattung	Zubehör für die Erdung und Verpackung auf Paletten.
Personalisierungen	Bohrungen nach Zeichnung und auf die individuellen Bedürfnisse zugeschnittene Lösungen.
Zubehör	Innenplatte: an der Vorderseite einzufügen Kabeldurchführungsflansche – zweiteilige Kabeldurchführungsflansche Sockel: h100 - h200 – mit geschlossenem Boden – Füße Regendach – Dach Hygenic design

MAXIMALE TRAGFÄHIGKEITEN

TÜR	STANDARD-WANDPLATTE	SEITENWAND	TRAGFÄHIGKEIT INSGESAMT

Abmessungstabelle verfügbar in der PDF-Ausführung des Hauptkatalogs. Hier anfragen

ABMESSUNGSTABELLE

ABMESSUNGEN			ARTIKELNUMMER	TÜREN	GEWICHT	ABMESSUNGEN INNENPLATTE		WIRKSAMER QUERSCHNITT BOHRUNG				WIRKSAMER QUERSCHNITT FLANSCH			ZERTIFIZIERUNGEN
	H	P				Bp	Hp	Bf	Bf1	Hf	Pf	Bb	Bb1	Pb	EN62208	UL/CSA	ATEX
mm	mm	mm		Nr°	Kg	mm	mm	mm	mm	mm	mm	mm	mm	mm	EN60529 EN62262	Auf Anfrage	Auf Anfrage
600	1600	400	FCA06016040	1	83,00	500	1580	410	-	1485	350	410	-	210	IP66/IK10	NEMA 1,12,4,4X	II 3GD
600	1800	400	FCA06018040	1	92,00	500	1780	410	-	1685	300	410	-	210	IP66/IK10	NEMA 1,12,4,4X	II 3GD
600	1800	500	FCA06018050	1	99,00	500	1780	410	-	1685	400	410	-	310	IP66/IK10	NEMA 1,12,4,4X	II 3GD
600	2000	500	FCA06020050	1	108,00	500	1980	410	-	1885	400	410	-	310	IP66/IK10	NEMA 1,12,4,4X	II 3GD
800	1600	400	FCA08016040	1	102,00	700	1580	610	-	1485	350	610	-	210	IP66/IK10	NEMA 1,12,4,4X	II 3GD
800	1800	400	FCA08018040	1	113,00	700	1780	610	-	1685	300	610	-	210	IP66/IK10	NEMA 1,12,4,4X	II 3GD
800	1800	500	FCA08018050	1	121,00	700	1780	610	-	1685	400	610	-	310	IP66/IK10	NEMA 1,12,4,4X	II 3GD
800	2000	400	FCA08020040	1	125,00	700	1980	610	-	1885	300	610	-	210	IP66/IK10	NEMA 1,12,4,4X	II 3GD
800	2000	500	FCA08020050	1	133,00	700	1980	610	-	1885	400	610	-	310	IP66/IK10	NEMA 1,12,4,4X	II 3GD
1000	1800	400	FCA10018040	1	134,00	900	1780	810	-	1685	300	810	-	210	IP66/IK10	NEMA 1,12,4,4X	II 3GD
1000	2000	500	FCA10020050	1	157,00	900	1980	810	-	1885	400	810	-	310	IP66/IK10	NEMA 1,12,4,4X	II 3GD
1200	1600	400	FCA12016040	2	146,00	1100	1580	-	455	1485	300	-	410	210	IP55/IK10	NEMA 1,12	-
1200	1800	400	FCA12018040	2	163,00	1100	1780	-	455	1685	300	-	410	210	IP55/IK10	NEMA 1,12	-
1200	1800	500	FCA12018050	2	171,00	1100	1780	-	455	1685	400	-	410	310	IP55/IK10	NEMA 1,12	-
1200	2000	500	FCA12020050	2	187,00	1100	1980	-	455	1885	400	-	410	310	IP55/IK10	NEMA 1,12	-
1600	1800	400	FCA16018040	2	209,00	1500	1780	-	655	1685	300	-	610	210	IP55/IK10	NEMA 1,12	-
1600	2000	500	FCA16020050	2	240,00	1500	1980	-	655	1885	400	-	610	310	IP55/IK10	NEMA 1,12	-

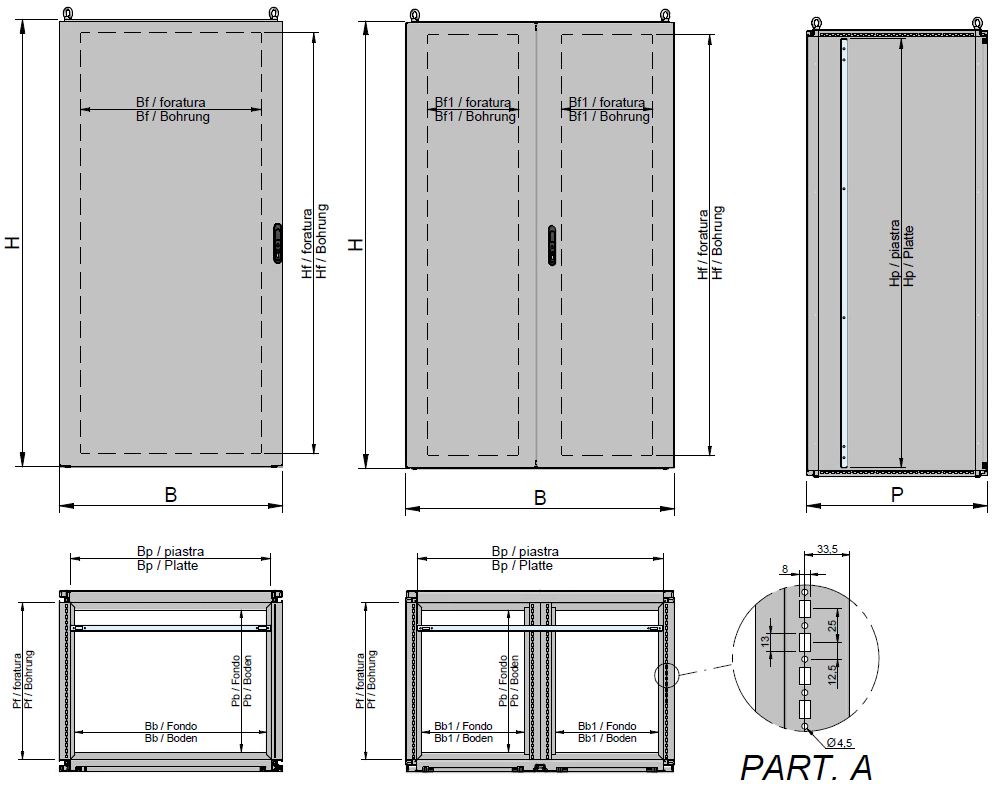

TECHNISCHE ZEICHNUNG

WEITER ZU ZUBEHÖR

DEN HAUPTKATALOG HERUNTERLADEN

IP-Rating und Konformitätserklärungen herunterladen

IP Rating	EG-Konformitätserklärung	ATEX-Konformitätserklärung	UL_CSA-Konformitätserklärung
		-
