GEHÄUSE TÜR MIT POLYCARBONAT CL

Dichte Niederspannungs-Edelstahlgehäuse in der Ausführung mit Tür mit durchsichtigem Bullauge. Entworfen für den Einsatz in besonders schwierigen Umgebungen mit kritischen Temperaturen, insbesondere im Nahrungsmittelbereich, im Marinesektor und in der chemischen bzw. petrochemischen Industrie. Die Baureihe von Schaltschrankgehäusen ist mit rückseitig angebrachten Befestigungselementen zur einfachen Wandbefestigung ausgestattet und kann durch zahlreiche Zubehörteile, Sonderbearbeitungen und auf die individuellen Bedürfnisse des Kunden zugeschnittene Lösungen personalisiert werden.

ABGERUNDETE KANTEN. Um Schnittverletzungen bei der Handhabung des Kastens vorzubeugen sind alle Kanten bis zu den Ecken abgerundet und schnittsicher ausgebildet.

DICHTUNG AUS POLYURETHAN. Betriebstemperaturbereich: -40°C +90°C.

HINTERE BEFESTIGUNGEN. Sie gestatten eine korrekte Befestigung des Kastens an der Wand (oder direkt an den Anlagen), ohne weitere mechanische Bearbeitungen, die den Schutzgrad beeinträchtigen könnten, zu erfordern.

PRÄZISIONSGUSS-SCHARNIERE aus Edelstahl mit Öffnungswinkel mindestens 120°.

Zeigen Sie auf jedes Bild seine Beschriftung zu lesen

ABGERUNDETE KANTEN. Um Schnittverletzungen bei der Handhabung des Kastens vorzubeugen sind alle Kanten bis zu den Ecken abgerundet und schnittsicher ausgebildet.

DICHTUNG AUS POLYURETHAN. Betriebstemperaturbereich: -40°C +90°C.

PRÄZISIONSGUSS-SCHARNIERE aus Edelstahl mit Öffnungswinkel mindestens 120°.

Möchten Sie die Produktdokumentation herunterladen?

TECHNISCHE EIGENSCHAFTEN

Zulassungen	EN62208: IP66 IK10 UL508A - CSA C22.2 n°. 14-13 NEMA Type 1,12,4,4X
Materialien	Edelstahl AISI 304 / WNr. 1.4301 Auf Anfrage AISI 316 / WNr. 1.4404 Ausführung: Scotch-Brite. Stärke: da 1,2 mm. Verkabelungsplatte: verzinktes Blech. Stärke: 2,5 mm.
Struktur	Gebogener, durchgehend verschweißter Monostruktur-Korpus, vier Blindnietmuttern M6 am Korpus gestatten eine Wandbefestigung ohne mechanische Bearbeitungen.
Tür	Scharniere aus Edelstahl AISI 304 mit Öffnungswinkel mindestens 120°. Bullauge aus durchsichtigem Polykarbonat Stärke 4 mm.Verchromter Zamak-Vorreiber mit Sicherheitseinsatz 3 mm (auf Anfrage, AISI 304 und verschiedene Einsätze).Umfangsdichtung aus Polyurethan (Temperaturbereich -40°C +90°C).
Ausstattung	Zubehör für die Erdung und Kartonverpackung.
Personalisierungen	Bohrungen nach Zeichnung und auf die individuellen Bedürfnisse zugeschnittene Lösungen.
Zubehör	Verkabelungsplatte. Innentür. Regendach. Wandbügel. Verschlusssysteme. Dokumententasche.

TRAGFÄHIGKEIT INSGESAMT

TÜR	STANDARD-BODENPLATTE	2 WANDBEFESTIGUNGSBÜGEL	TRAGFÄHIGKEIT INSGESAMT

Abmessungstabelle verfügbar in der PDF-Ausführung des Hauptkatalogs. Hier anfragen

ABMESSUNGSTABELLE

ABMESSUNGEN			ARTIKELNUMMER	TÜREN	GEWICHT	ABMESSUNGEN INNENPLATTE		ARTIKELNUMMER (ABMESSUNGEN INNENPLATTE)	LIGHT LEXAN UND UMGEBUNGDRILLING			ZERTIFIZIERUNGEN
B	H	P				Bp	Hp		Bl	Hl	Pf	EN62208	UL/CSA
mm	mm	mm		Nr°	Kg	mm	mm		mm	mm	mm	EN60529-EN62262	Auf Anfrage
300	400	210	CLA03004021	1	11,20	247	370	CPE030040	160	260	185	IP66 – IK10	NEMA 1,12,4,4X
400	400	210	CLA04004021	1	13,20	347	370	CPE040040	260	260	185	IP66 – IK10	NEMA 1,12,4,4X
400	500	210	CLA04005021	1	15,20	347	470	CPE040050	260	360	185	IP66 – IK10	NEMA 1,12,4,4X
400	600	210	CLA04006021	1	17,10	347	570	CPE040060	260	460	185	IP66 – IK10	NEMA 1,12,4,4X
450	450	210	CLA04504521	1	15,30	397	420	CPE045045	310	310	185	IP66 – IK10	NEMA 1,12,4,4X
450	600	250	CLA04506025	1	20,60	397	570	CPE045060	310	460	225	IP66 – IK10	NEMA 1,12,4,4X
500	500	210	CLA05005021	1	17,50	447	470	CPE050050	360	360	185	IP66 – IK10	NEMA 1,12,4,4X
500	700	250	CLA05007025	1	24,40	447	670	CPE050070	360	560	225	IP66 – IK10	NEMA 1,12,4,4X
600	600	250	CLA06006025	1	24,40	547	570	CPE060060	460	460	225	IP66 – IK10	NEMA 1,12,4,4X
600	600	300	CLA06006030	1	27,80	547	570	CPE060060	460	460	275	IP66 – IK10	NEMA 1,12,4,4X
600	600	400	CLA06006040	1	34,10	547	570	CPE060060	460	460	375	IP66 – IK10	NEMA 1,12,4,4X
600	800	300	CLA06008030	1	35,20	547	770	CPE060080	460	660	275	IP66 – IK10	NEMA 1,12,4,4X
600	900	400	CLA06009040	1	45,10	547	870	CPE060090	460	760	375	IP66 – IK10	NEMA 1,12,4,4X
800	1000	300	CLA08010030	1	55,50	747	970	CPE080100	660	860	275	IP66 – IK10	NEMA 1,12,4,4X
800	1200	300	CLA08012030	1	63,40	747	1170	CPE080120	660	1060	275	IP66 – IK10	NEMA 1,12,4,4X
800	1200	400	CLA08012040	1	73,50	747	1170	CPE080120	660	1060	375	IP66 – IK10	NEMA 1,12,4,4X

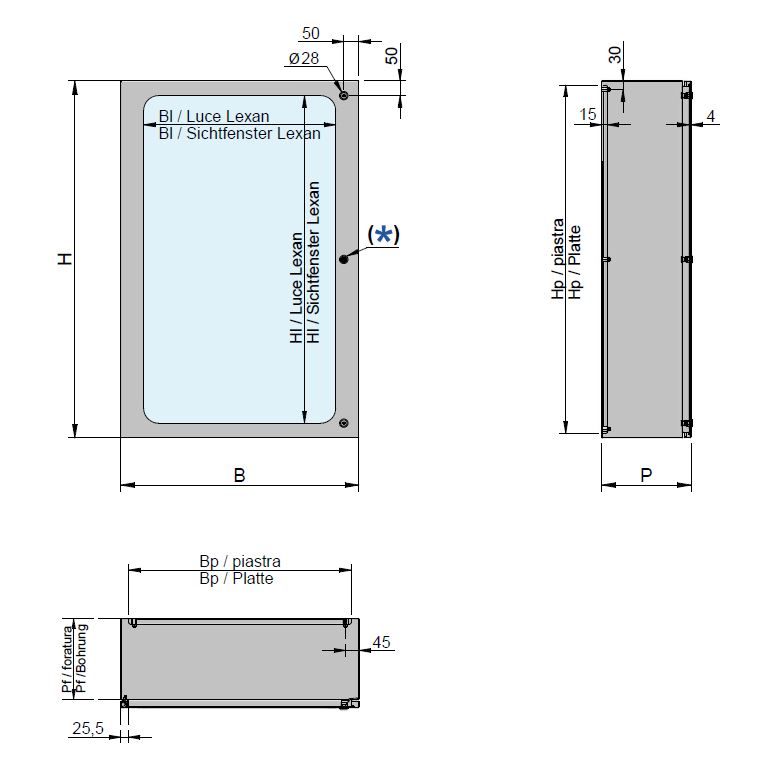

TECHNISCHE ZEICHNUNG

Bis 400 mm H 1 Verschluss.
von 500 bis 900 mm H 2 Verschlüsse.
Ab 1000 mm H 3 Verschlüsse.
