GEHÄUSE HYGIENIC DESIGN CH

Dichte Niederspannungs-Edelstahlgehäuse mit integriertem um 30° geneigtem Dach. Entworfen für den Einsatz in besonders schwierigen Umgebungen mit kritischen Temperaturen, insbesondere im Nahrungsmittelbereich, im Marinesektor und in der chemischen bzw. petrochemischen Industrie. Die Baureihe von Schaltschrankgehäusen ist mit rückseitig angebrachten Befestigungselementen zur einfachen Wandbefestigung ausgestattet und kann durch zahlreiche Zubehörteile, Sonderbearbeitungen und auf die individuellen Bedürfnisse des Kunden zugeschnittene Lösungen personalisiert werden.

ABGERUNDETE KANTEN. Um Schnittverletzungen bei der Handhabung des Kastens vorzubeugen sind alle Kanten bis zu den Ecken abgerundet und schnittsicher ausgebildet.

DICHTUNG AUS POLYURETHAN. Betriebstemperaturbereich: -40°C +90°C.

HINTERE BEFESTIGUNGEN. Sie gestatten eine korrekte Befestigung des Kastens an der Wand (oder direkt an den Anlagen), ohne weitere mechanische Bearbeitungen, die den Schutzgrad beeinträchtigen könnten, zu erfordern.

PRÄZISIONSGUSS-SCHARNIERE. aus Edelstahl mit Öffnungswinkel mindestens 120°.

Zeigen Sie auf jedes Bild seine Beschriftung zu lesen

ABGERUNDETE KANTEN. Um Schnittverletzungen bei der Handhabung des Kastens vorzubeugen sind alle Kanten bis zu den Ecken abgerundet und schnittsicher ausgebildet.

DICHTUNG AUS POLYURETHAN. Betriebstemperaturbereich: -40°C +90°C.

PRÄZISIONSGUSS-SCHARNIERE. aus Edelstahl mit Öffnungswinkel mindestens 120°.

Möchten Sie die Produktdokumentation herunterladen?

TECHNISCHE EIGENSCHAFTEN

Zulassungen	EN 62208: IP66 IK10 UL508A - CSA C22.2 n°. 14-13 NEMA Type 1,12,4,4X ATEX: II 3G 3D
Materialien	Edelstahl: AISI 304 / WNr. 1.4301. uf Anfrage: AISI 316 / WNr. 1.4404. Ausführung: Scotch-Brite. Stärke: da 1,2 mm. Verkabelungsplatte: verzinktes Blech. Stärke: 2,5 mm.
Struktur	Gebogener, durchgehend verschweißter Monostruktur-Korpus mit integriertem, um 30° geneigtem Dach, Blindnietmuttern M6 am Korpus gestatten eine Wandbefestigung ohne mechanische Bearbeitungen.
Tür	Scharniere aus Edelstahl AISI 304 mit Öffnungswinkel mindestens 120°. Verchromter Zamak-Vorreiber mit Sicherheitseinsatz 3 mm (auf Anfrage, AISI 304 und verschiedene Einsätze). Umfangsdichtung aus Polyurethan (Temperaturbereich -40°C +90°C).
Ausstattung	Zubehör für die Erdung und Kartonverpackung.
Personalisierungen	Bohrungen nach Zeichnung und auf die individuellen Bedürfnisse zugeschnittene Lösungen.
Zubehör	Verkabelungsplatte. Wandbügel. Verschlusssysteme. Dokumententasche.

MAXIMALE TRAGFÄHIGKEITEN

TÜR	STANDARD-BODENPLATTE	2 WANDBEFESTIGUNGSBÜGEL	TRAGFÄHIGKEIT INSGESAMT

Abmessungstabelle verfügbar in der PDF-Ausführung des Hauptkatalogs. Hier anfragen

ABMESSUNGSTABELLE

ABMESSUNGEN				ARTIKELNUMMER	TÜREN	GEWICHT	ABMESSUNGEN INNENPLATTE		ARTIKELNUMMER (ABMESSUNGEN INNENPLATTE)	WIRKSAMER QUERSCHNITT BOHRUNG			ZERTIFIZIERUNGEN
B	H	H1	P				Bp	Hp		Bf	Hf	Pf	EN62208	UL/CSA	ATEX
mm	mm	mm	mm		Nr°	Kg	mm	mm		mm	mm	mm	EN60529-EN62262	Auf Anfrage	Auf Anfrage
300	400	565	210	CHA03004021	1	11,30	247	370	CPE030040	249	360	185	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
400	400	565	210	CHA04004021	1	13,40	347	370	CPE040040	349	360	185	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
450	600	765	250	CHA04506025	1	20,60	397	570	CPE045060	399	560	225	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
500	500	665	210	CHA05005021	1	18,30	447	470	CPE050050	449	460	185	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
500	700	865	250	CHA05007025	1	24,60	447	670	CPE050070	449	660	225	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
600	450	615	250	CHA06004525	1	21,10	547	420	CPE060045	549	410	225	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
600	600	765	250	CHA06006025	1	25,20	547	570	CPE060060	549	560	225	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
600	800	965	300	CHA06008030	1	35,70	547	770	CPE060080	549	760	275	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
800	1000	1165	300	CHA08010030	1	58,40	747	970	CPE080100	749	960	275	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
800	1200	1365	300	CHA08012030	1	67,10	747	1170	CPE080120	749	1160	275	IP66 – IK10	NEMA 1,12,4,4X	II 3GD
800	1200	1365	400	CHA08012040	1	75,90	747	1170	CPE080120	749	1160	375	IP66 – IK10	NEMA 1,12,4,4X	II 3GD

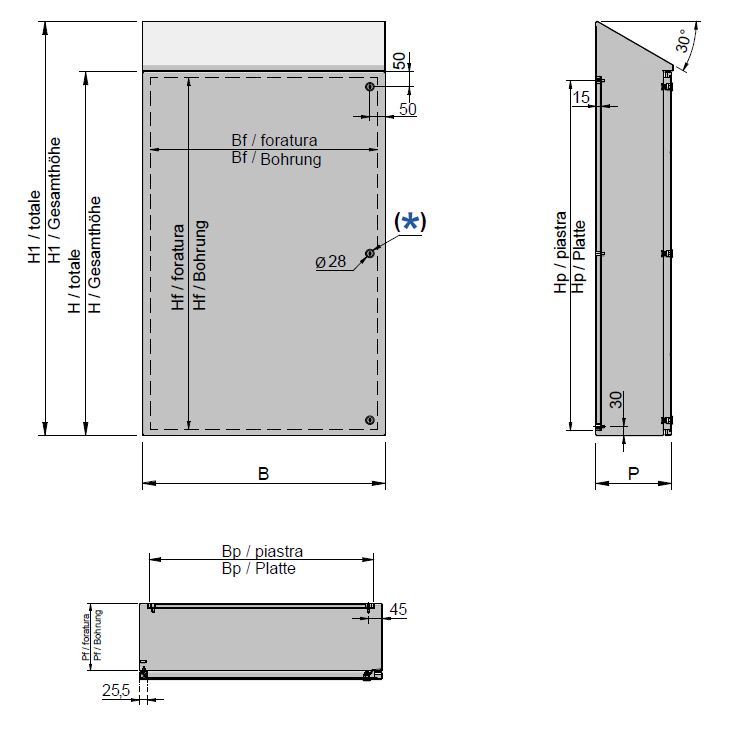

TECHNISCHE ZEICHNUNG

Bis 400 mm H 1 Verschluss.
von 500 bis 900 mm H 2 Verschlüsse.
Ab 1000 mm H 3 Verschlüsse.
