VERTEILERGEHÄUSE SC

Niederspannungs-Verteilergehäuse

Die Niederspannungs-Verteilergehäuse von Compex umfassen eine große Auswahl an Größen und Ausführungen und sind damit die ideale Lösung für den Einsatz im Lebensmittel-, Pharma-, Chemie- und Marinebereich. Sie werden aus Edelstahl 1.4401 (AISI 316) hergestellt und bieten einen Schutzgrad von IP66. Auf Anfrage sind sie auch mit Atex- und UL/CSA-Zertifizierung erhältlich.

Die Kleingehäuse aus Edelstahl von Compex eignen sich aufgrund ihrer charakteristischen mechanischen Widerstandsfähigkeit gegen Klima- und Umweltbeanspruchung für die Installation in aggressiven Umgebungen wie im industriellen Anlagenbau, in der Petrochemie, an Bord von Maschinen und Schiffen.

INNERE ABSTANDSHALTER. Gestatten eine leichte Installation des im Katalog aufgeführten Zubehörs.

HINTERE BEFESTIGUNGEN. Gestatten die korrekte Befestigung des Verteilergehäuses an den Halterungen (oder direkt an den Anlagen), ohne weitere mechanische Bearbeitungen, die den Schutzgrad beeinträchtigen könnten, zu erfordern.

VERBINDUNG DECKEL-MANTEL. Sie wurde entwickelt, um eine perfekte Komprimierung der Dichtung zwischen Mantel und Deckel zu erreichen. Außerdem verhindert sie die unbeabsichtigte Schnittbeschädigung der Dichtung, wenn die Schrauben des Deckels nicht korrekt angezogen wurden.

SCHRAUBENBEFESTIGUNGSSYSTEM. Dieses Befestigungssystem befindet sich an der Außenseite des Dichtungsrands. Die Befestigungsschrauben des Deckels sind mit einer Verlustsicherung ausgestattet.

Zeigen Sie auf jedes Bild seine Beschriftung zu lesen

INNERE ABSTANDSHALTER. Gestatten eine leichte Installation des im Katalog aufgeführten Zubehörs.

HINTERE BEFESTIGUNGEN. Gestatten die korrekte Befestigung des Verteilergehäuses an den Halterungen (oder direkt an den Anlagen), ohne weitere mechanische Bearbeitungen, die den Schutzgrad beeinträchtigen könnten, zu erfordern.

VERBINDUNG DECKEL-MANTEL. Sie wurde entwickelt, um eine perfekte Komprimierung der Dichtung zwischen Mantel und Deckel zu erreichen. Außerdem verhindert sie die unbeabsichtigte Schnittbeschädigung der Dichtung, wenn die Schrauben des Deckels nicht korrekt angezogen wurden.

SCHRAUBENBEFESTIGUNGSSYSTEM. Dieses Befestigungssystem befindet sich an der Außenseite des Dichtungsrands. Die Befestigungsschrauben des Deckels sind mit einer Verlustsicherung ausgestattet.

Möchten Sie die Produktdokumentation herunterladen?

TECHNISCHE EIGENSCHAFTEN

Zulassungen	EN62208: IP66 IK08 UL508A - CSA C22.2 n°. 14-13 Type NEMA 1,12,4,4X ATEX 2014/34/EU: II 3G 3D
Materialien	Edelstahl: AISI 304 / WNr. 1.4301. Auf Anfrage: AISI 316 / WNr. 1.4404. Ausführung: Scotch-Brite. Stärke: ab 1,2 mm.
Struktur	Gebogener, durchgehend verschweißter Monostruktur-Korpus, Blindnietmuttern M5 am Korpus gestatten eine Wandbefestigung ohne mechanische Bearbeitungen.
Tür	Umfangsdichtung aus Polyurethan (Temperaturbereich -40°C +90°C). Deckelbefestigungsschrauben mit Kreuzschlitz, mit Verlustsicherung ausgestattet (auf Anfrage sind auch andere Schlitzarten erhältlich).
Ausstattung	Zubehör für die Erdung und Kartonverpackung.
Personalisierungen	Bohrungen nach Zeichnung und auf die individuellen Bedürfnisse zugeschnittene Lösungen.
Zubehör	Wandbügel. Innenplatte. Halterungen für DIN-Schienen. Schrauben.

Abmessungstabelle verfügbar in der PDF-Ausführung des Hauptkatalogs. Hier anfragen

ABMESSUNGSTABELLE

ABMESSUNGEN			ARTIKELNUMMER	GEWICHT	WIRKSAMER QUERSCHNITT BOHRUNG DECKEL			HINTERE BEFESTIGUNGSABSTÄNDE			ZERTIFIZIERUNGEN
B	H	P			Bf	Hf	Pf	N°	B	H	EN62208	UL/CSA	ATEX
mm	mm	mm		Kg	mm	mm	mm	Pz	mm	mm	EN60529-EN62262	Auf Anfrage	Auf Anfrage
100	100	90	SCA01001009	0,9	90	90	72	2	-	60	IP66 – IK08	NEMA 1,12,4,4X	II 3GD
100	150	90	SCA01001509	1,1	90	140	72	2	-	110	IP66 – IK08	NEMA 1,12,4,4X	II 3GD
100	200	90	SCA01002009	1,3	90	190	72	2	-	160	IP66 – IK08	NEMA 1,12,4,4X	II 3GD
150	150	90	SCA01501509	1,3	140	140	72	2	-	110	IP66 – IK08	NEMA 1,12,4,4X	II 3GD
150	150	120	SCA01501512	1,7	140	140	102	2	-	110	IP66 – IK08	NEMA 1,12,4,4X	II 3GD
150	300	90	SCA01503009	2	140	290	72	2	-	260	IP66 – IK08	NEMA 1,12,4,4X	II 3GD
200	200	90	SCA02002009	1,8	190	190	72	4	160	160	IP66 – IK08	NEMA 1,12,4,4X	II 3GD
200	200	120	SCA02002012	2,3	190	190	102	4	160	160	IP66 – IK08	NEMA 1,12,4,4X	II 3GD
200	300	90	SCA02003009	2,4	190	290	72	4	160	260	IP66 – IK08	NEMA 1,12,4,4X	II 3GD
200	300	120	SCA02003012	2,9	190	290	102	4	160	260	IP66 – IK08	NEMA 1,12,4,4X	II 3GD
200	400	120	SCA02004012	3,5	190	390	102	4	160	360	IP66 – IK08	NEMA 1,12,4,4X	II 3GD
250	350	120	SCA02503512	3,7	240	340	102	4	210	310	IP66 – IK08	NEMA 1,12,4,4X	II 3GD
300	300	120	SCA03003012	3,7	290	290	102	4	260	260	IP66 – IK08	NEMA 1,12,4,4X	II 3GD
300	400	120	SCA03004012	4,5	290	390	102	4	260	360	IP66 – IK08	NEMA 1,12,4,4X	II 3GD

VERTEILERGEHÄUSE SC

Niederspannungs-Verteilergehäuse

Die Kleingehäuse aus Edelstahl von Compex eignen sich aufgrund ihrer charakteristischen mechanischen Widerstandsfähigkeit gegen Klima- und Umweltbeanspruchung für die Installation in aggressiven Umgebungen wie im industriellen Anlagenbau, in der Petrochemie, an Bord von Maschinen und Schiffen.

TECHNISCHE EIGENSCHAFTEN

Abmessungstabelle verfügbar in der PDF-Ausführung des Hauptkatalogs. Hier anfragen

ABMESSUNGSTABELLE

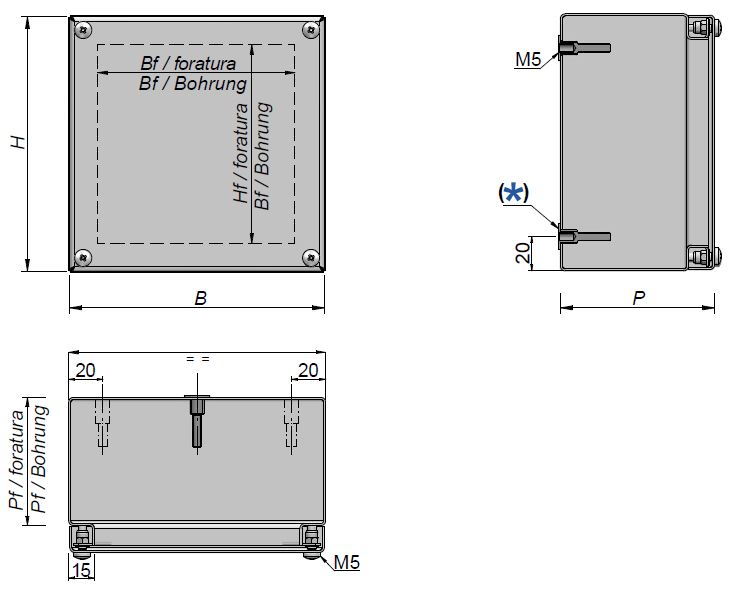

TECHNISCHE ZEICHNUNG
